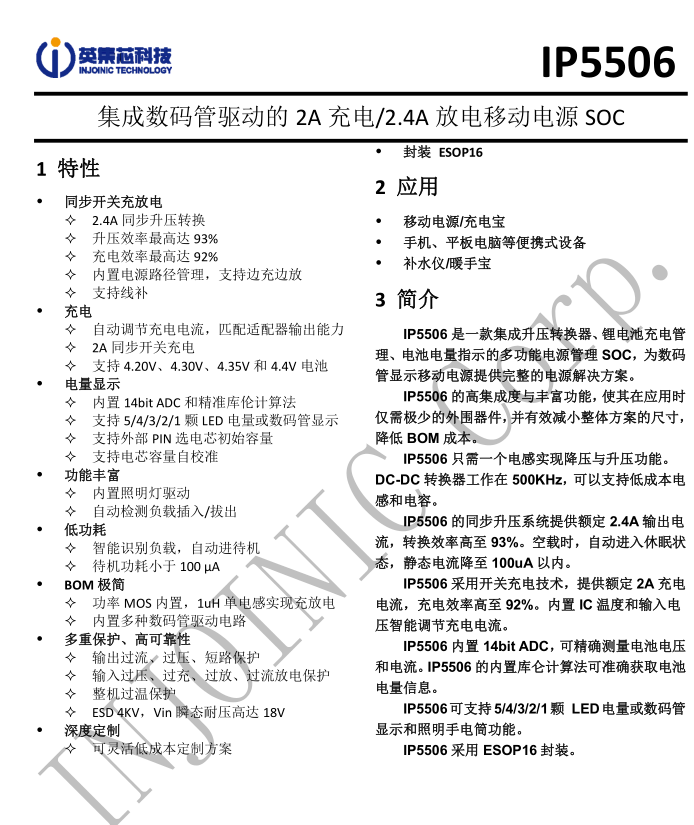

集成数码管驱动的 2A 充电/2.4A 放电移动电源 SOC---IP5506
IP5506是一款集成升压转换器,锂电池充电管理,电池电量指示的多功能电源管理SOC,为数
码管显示移动电源提供完整的电源解决方案。
1 高集成度与丰富功能,使其在应用时仅需极少的外围器件,并有效减少整体方案的尺寸,降
低BOM成本。
2 同步升压系统提供额定的2.4A输出电流,转换效率高至93%,空载时,自动进入休眠状态,
静态待机电流低至100uA。
3 只需一个电感实现降压与升压功能,DC-DC转换器工作在500KHz,可以支持低成本电感和电
容。
4 采用开关充电技术,提供额定2.0A充电电流,充电效率高至92%,内置IC温度和输入电压智
能调节充电电流。
5 内置14bitADC,可精准测量电池电压和电流。
6 内置库伦计算方法可准确获取电池电量信息。
7 可支持5/4/3/2/1颗LED电量和数码管显示和照明手电筒功能。
IP5506采用ESOP-16封装。
