PD 20W车充快充SOC芯片IP6538  INJOINIC(英集芯)出品

可直接替换IP6528

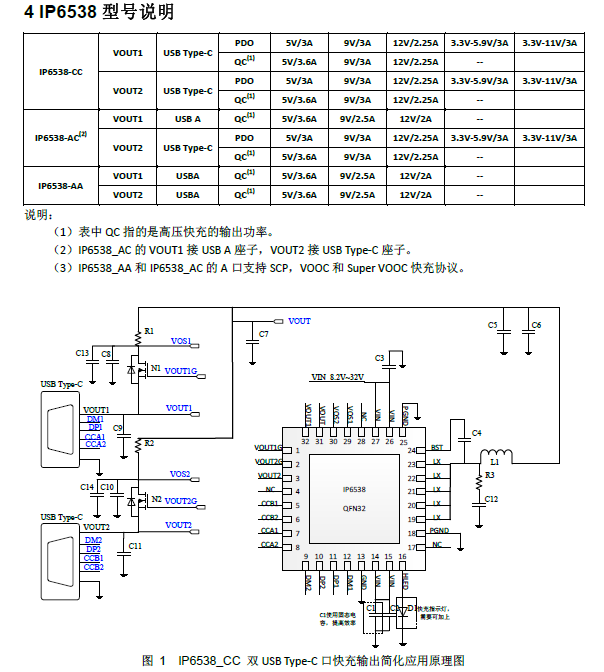

IP6538-AA

IP6538-AC

一，简介:
IP6538 是一款集成同步开关的降压转换器、支持14 种输出快充协议、支持Type-C 输出和USB
PD2.0/PD3.0(PPS)协议的双口输出SOC IC，为车载充电器、快充适配器、智能排插提供完整的解决
方案。
IP6538 支持双USB Type-C，USB Type-C 和USB A，或者双USB A 输出，集成双口自动插拔检测功能，单独使用任意一口都可支持快充输出，当双口同时使用时，双口都输出5V，总功率5V/4.8A。
IP6538 内置功率MOS，输入电压范围是8.2V到32V，输出电压范围是3V 到20V，最大能提供45W 的输出功率，能够根据识别到的快充协议自动调整输出电压和电流。
IP6538 输出5V/3A，板端转换效率高至96.5%。
IP6538 的输出具有CV/CC 特性，当输出电流小于设定值，输出CV 模式，输出电压恒定；当输出电流大于设定值，输出CC 模式，输出电压降低。
IP6538 的输出电压带有线补功能，输出电流增大后会相应提高输出电压，用以补偿连接线阻抗引起的电压下降。
IP6538 具有软启动功能，可以防止启动时的冲击电流影响输入电源的稳定。
IP6538 有多种保护功能，具有输入过压、欠压保护，输出过流、过压、欠压、短路保护等功能
IP6538 采用5*5mm QFN32 封装。

二，特性：
 1，同步开关降压转换器
 内置功率MOS
 输入工作电压范围：8.2V 到32V
 输出电压范围：3V 到20V，根据快充协议自动调整
 输出电压有线补功能，50mV/A
 输出具有CV/CC 特性（输出电流小于设定值，输出CV 模式；输出电流大于设定值，输出CC 模式）
 VIN=12V，VOUT=5V/3A，板端转换效率为96.5%
 2，双口快充输出
 支持双USB Type-C 输出
 支持USB Type-C 和USB A 输出
 支持双USB A 输出
 任意一个输出口都支持快充
 双口自动插拔检测功能
 3，支持Type-C 输出接口和USB PD 协议
支持5V、9V、12V、15V、20V 电压输出
 支持PD2.0/PD3.0(PPS)输出协议
 PPS 支持3.3V~21V，20mV/step 电压输出
 4，快充规格
 支持2 个Type-C PD 口输出
 支持2 个BC1.2、Apple、三星协议
 支持2 个高通QC2.0 和QC3.0
 支持2 个MTK PE+1.1 和MTK PE+2.0
 支持2 个华为快充协议FCP
 支持2 个华为快充协议SCP
 支持2 个三星快充协议AFC
 支持2 个展讯快充协议SFCP
 支持2 个OPPO 快充协议VOOC
 5，多重保护、高可靠性
 输入过压、输入欠压、输出短路、输出过流保护和过温保护
 DP/DM/CC 过压保护
 DP/DM/CC PIN 耐压30V
 ESD 4KV，直流耐压40V

三，应用：
车载充电器
 快充适配器

 智能排插
