南芯SC2151A 支持PD和DP/DM快充协议的控制器 适配器专用！

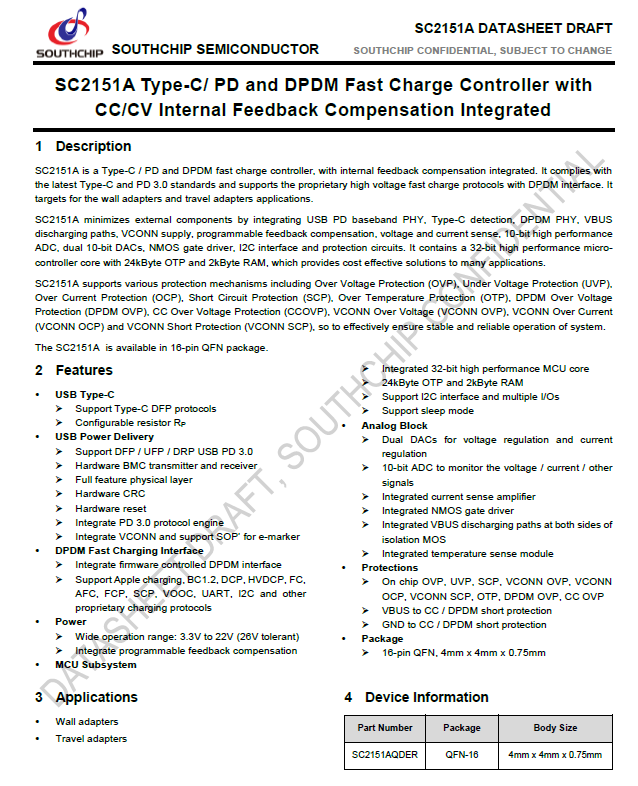

南芯SC2151A采用16-pin QFN 4mm*4mm封装，是一颗支持PD和DP/DM快充协议的控制器，内部集成反馈环路，支持最新的Type-C和PD3.0标准，同时还支持使用DP/DM接口的专有快充协议，适用于各类适配器应用。
南芯SC2151A内部集成了32位高性能MCU内核，集成24kB单次编程存储器和2kB RAM。该控制器针对各类快充协议集成了USB PD物理层、Type-C检测、DP/DM快充协议物理层，VCONN供电。此外，针对快充适配器方案内置了输出放电路径、内置可编程反馈补偿、电压电流检测、10bit高性能ADC、两个10bit DAC、NMOS通路管驱动、I2C通信接口以及丰富的保护电路，为适配器等应用提供了简单高效的协议控制器解决方案。
南芯SC2151A同时支持多种保护机制，包括过压保护，欠压保护，过电流保护，短路保护，过热保护，DPDM过电压保护，CC过压保护，VCONN过压过流短路保护，有效的保证系统稳定性和可靠性。
功能
l USB Type-C端口
n 支持Type-C DFP协议
n 可配置RP
l USB 功率分配（PD）
n 支持DFP / UFP/ DRP USB 3.0 PD
n 硬件BMC发射端和接收端
n 物理层完整功能
n 硬件CRC
n 硬件复位
n 集成PD 3.0协议
n 集成VCONN，支持SOP’，支持e-marker线缆应用
l 1组DPDM快速充电端口
n 集成可配置的DPDM接口
n 支持苹果2.4A, BC1.2, DCP, HVDCP, FC, AFC, FCP, SCP, VOOC, UART, I2C和其他专用充电协议
l 供电
n 3.3V至22V (最高26V) 的宽电压工作范围
n 集成可编程的环路补偿
l 单片机子系统
n 集成32-bit高性能MCU
n 24KB OTP和2KB RAM
n 支持I2C接口和多组I/O口
n 支持睡眠模式
l 模拟模块
n 两组DAC支持电压调节和电流调节
n 10-bit ADC监控电压/电流和其他信号
n 集成电流检测放大器
n 集成N_MOS驱动
n 在隔离MOS两端集成VBUS放电路径
n 集成温度检测模块
l 保护
n 芯片OVP, UVP, SCP, VCONN OVP, VCONN OCP, VCONN SCP, OTP, DPDM OVP, CC OVP
n VBUS到CC / DPDM过压保护
n GND到CC / DPDM短路保护
l 采用16-pin QFN, 4mm x 4mm x 0.75mm封装
应用
l 墙充适配器
l 旅充适配器
