3-5节电池保护IC IP3259 TSSOP20 内置电池量均衡功能
一，简介
IP3259系列内置高精度电压检测电路和延迟电路，是用于3节/4节/5节串联锂离子/聚合物可充电电池保护的IC。
IP3259内置电池电量均衡功能，有效减小因电池参数不一致和老化导致的电池电压不匹配，延长电池使用时间和寿命。
IP3259通过芯片级联，增加保护电池节数。
IP3259内置充放电NTC高低温保护功能。
二．特性
1. 高精度电压检测保护 *1
过充检测电压VCU ：
3.500 V ~ 4.100 V, step50mV
4.100 V ~ 4.575VV , step 25mV
精度 ±25 mV
过充恢复电压 VCL：
3.450V ~ 4.050V, step100mV
4.050V ~ 4.400V , step50mV
精度 ±100mV
过放检测电压 VDL ：
1.800 V ~ 2.000 V, step 50m V
2.000 V ~ 2.900 V, step100mV
精度 ±80 mV
过放恢复电压 VDR ：
2.000V ~ 3.1000 V, step 100 mV
精度 ±100mV
2.三段放电过电流检测功能
过电流检测压1：
0.03V ~0.34V, step10mV
精度 ±25 mV
过电流检测压2：
0.35V ~0.70V, step 50mV
精度 ±50 mV
短路检测电压
1.20V固定值
精度 ±0.3V
3.通过外接电容可设置过充电检测延迟时间，过放电检测延迟时间和过流检测延迟时间1（过流检测延迟时间2和过流检测延迟时间3内部分别固定为1ms和200μs）
4.充电过流保护功能
检测电压：0.03V~0.34V,step 10mV
精度 ±25 mV
5.内置电池均衡功能
均衡开启电压
3.4V ~ 3.9 V, step 25m V
3.9 V ~4.45 V, step50mV
精度 ±30 mV
6.支持芯片级联
7.断线检测功能
8.充放电NTC高低温保护
9.超低功耗
工作模式：25μA
休眠模式：3μA
10.封装：TTSOP20
三，应用
锂离子可充电电池组
聚合物可充电电池组

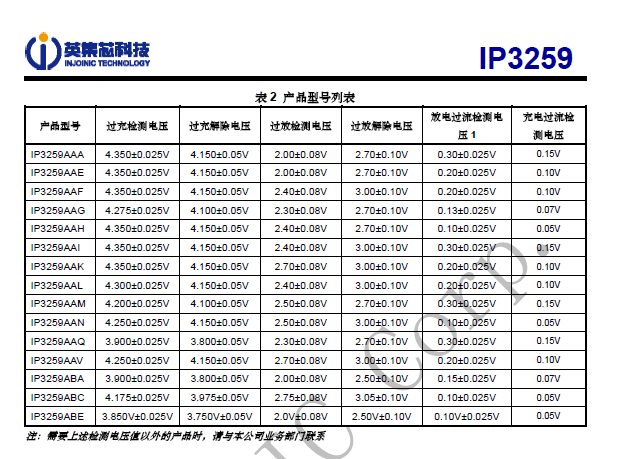

3节/4节/5节锂电池组充电保护IC_IP3259选型列表：
IP3259AAA
IP3259AAE
IP3259AAF
IP3259AAG
IP3259AAH
IP3259AAI
IP3259AAK
IP3259AAL
IP3259AAM
IP3259AAN
IP3259AAQ
IP3259AAV
IP3259ABA
IP3259ABC
IP3259ABE
