• 500KHz固定开关频率，±6% 抖频拓展频谱
• 最大连续2A输出负载
• 集成140mΩ (Rdson) 上端MOSFET 和 70mΩ (Rdson) 下端MOSFET
• 1uA 关断电流
• 20uA 超低静态电流
• 5mA负载电流下88% 转换效率
• 低压差LDO工作模式
• 峰值电流控制模式，内部环路补偿
• 轻载脉冲跨周期调制模式（PSM Mode)
• 内置4ms软启动
• 输出过压保护
• 160°C过热保护
• TSOT23-6L封装

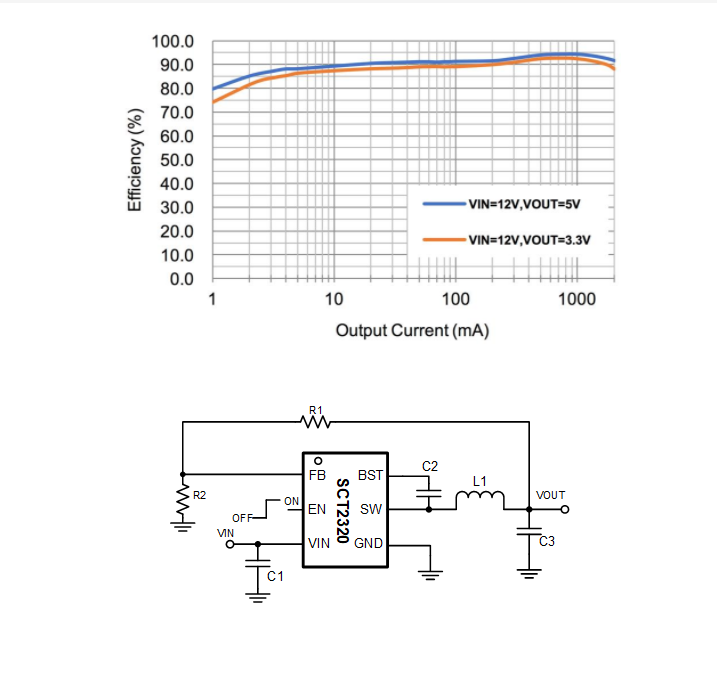

SCT2320是一款输入电压范围为3.8V至32V、输出电压可调，输出电流为2A的同步降压DCDC转换器。芯片内部集成了功率MOSFET管，导通电阻分别为上管140mΩ，下管70mΩ。该芯片具有20uA超低静态电流，通过轻载下脉冲跨周期调制模式（PSM Mode)优化了降压变换效率，使得5mA负载条件下的变换效率高达88%。SCT2320采用峰值电流控制模式，提供内部回路补偿减少了外围器件数量，为用户简化了设计并降低了整机成本。该芯片具有针对EMI抑制的设计，在500kHz开关频率下以±6%抖频降低导通EMI，通过优化的栅极驱动设计，实现SW开关电压无振铃以减少高频辐射EMI。该芯片具备输出电压过压保护，开关峰值电流限制和过热保护，为实际应用中的安全性提供多重保障。SCT2320的封装为TSOT23-6L，方便一层PCB布线的PIN脚设计，为用户提供了小尺寸的电源解决方案。
应用
白色家电，音频产品，打印机，安防，数字电视（DTV）, 机顶盒（STB）， LCD显示
