SC3201 南芯高效CrM Boost PFC控制器
随着现在百瓦大功率适配器的普及，传统反激架构已不能满足日益增加的大功率适配器的高开关频率、高功率密度、高效率要求。针对功率大于75W以上的部分中大功率充电器、适配器等，通常需要进行功率因数校正（PFC），这也带动了相应的PFC控制器、电感、整流滤波等器件的市场需求。
南芯科技推出新一代的PFC控制芯片——SC3201，可满足中大功率充电器、适配器对功率因数和输入电流谐波的要求。具备无需辅组绕组、集成THD优化、支持分段式输出等核心技术。南芯SC3201采用SOT23-6封装，VDD支持9-30V，SC3201不仅支持VFB过压保护、VDD欠压保护、周期限流保护、超高温保护等多重保护措施，还支持第二级独立的过压、欠压、过流保护。可广泛用于USB-PD充电器，AC-DC适配器，LED驱动器、工业电源、电动工具等领域。

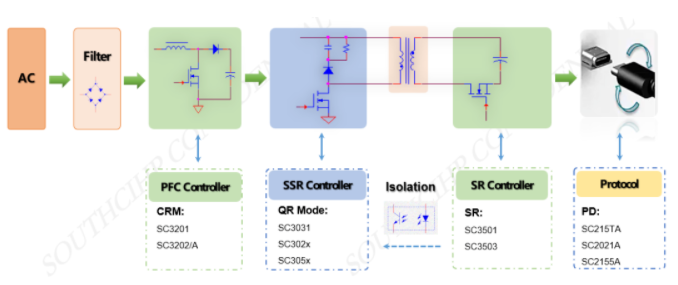

南芯SC3201 PFC控制器可搭配高频QR控制器SC30xx系列以及同步整流控制器SC35xx系列，形成80W-160W的整套解决方案。
SC3201是一种应用于Boost变换器的功率因数校正(PFC)控制器。它采用多模式控制策略，具有较高的性能。在重载或满载时，它在临界传导模式(CrM)下运行。当负载降低时，它在不连读传导模式(DCM)下工作，具有谷底开通特性，从而降低工作频率以获得高效率。在空载时，芯片将以突发模式运行，以降低功耗并将音频噪声降至最低。SC3201与反激控制器以及二次侧同步整流控制器组合使用，可以实现高效率和低待机功耗，轻松满足能效要求。SC3201控制器可使 PFC级将获得单位功率因数和正弦线输入电流，且外围器件极简。SC3201为电路提供全面的保护，防止电路在异常情况下损坏。SC3201采用SOT23-6封装，简化用户设计，降低系统成本。
功能
● 单位功率因数和低THD
● 临界传导模式(CrM)
● Boost输出跟随模式
● 带频率折返的谷底开通工作模式
● 升压电感不需要辅助绕组
● 高效率和超低空载功耗
● 无噪声的突发模式
● 保护功能
√ VDD欠压保护
√ 逐周期限流保护
√ 次级独立输出过压保护
√ 电感电流CCM保护
√ 过温保护
● lVCC范围:9v ~ 30v
● l采用SOT23-6封装
应用
● USB-PD充电器
● 便携式设备的AC-DC适配器
● 桌面计算器和电视/显示器
● LED驱动器
● 工业、通信电源
● 电动工具充电器
● 电动自行车充电器
