VIA 第一款USB 4主控方案:VL830,完全兼容USB 4、USB 3.2、USB 2.0、DP 1.4标准规范,支持全速USB 4、DisplayPort 1.4,其中DisplayPort 1.4最大传输速率为32.4 Gbps,同时兼容DisplayPort Alt Mode。
USB 4标准规范被业界视为USB端口的重大改革,已发布有两年时间了,在新标准规范下,可以实现多个数据和显示协议可共享一条高速链接通道,传输速率最高达40 Gbps。VL830在Thunderbolt 4或USB 4下,可同时提供USB及DisplayPort传输的全效能运行,且向后兼容USB Type-C的DP替代模式(DisplayPort Alt Mode),不但可以支持该模式的笔记本电脑,还可以支持平板电脑或智能手机。
VL830采用了10 x 10 mm的封装尺寸(FCCSP),集成了USB 3.2 Hub,可输出四个USB 3.2、一个USB 2.0和一个DisplayPort 1.4,能充分利用40 Gbps的全部带宽。相比于USB Type-C的DP替代模式,VL830最多可同时支持单个8K@60Hz高动态范围(HDR)显示器和多个USB 3.2 Gen2设备(具体情况取决于主控端性能)。若与DisplayPort多流传输(MST)搭配,VL830可支持多个4K或高刷新率的显示器,并同时有USB高速数据传输。
VL830 USB4终端装置控制芯片,VL830支持把雷电4或者USB4输出成四个10Gbps的USB3.2接口,一个USB2.0接口和一个DP1.4接口,充分满足USB4及雷电4的集线器+视频转换应用。

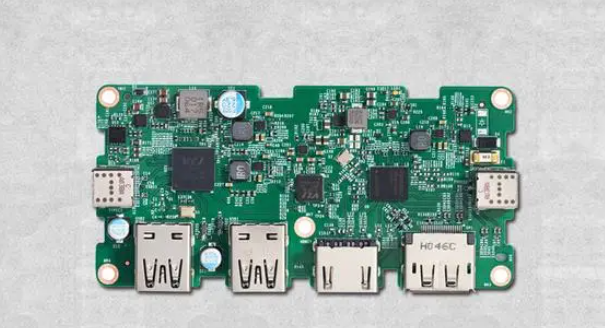

威锋VL830用于各种扩展坞的参考设计,具备电源输入接口,HDMI、DP接口以及两个USB3.2接口,支持与威锋VL10X系列控制器共同工作,连接充电器为笔记本充电。

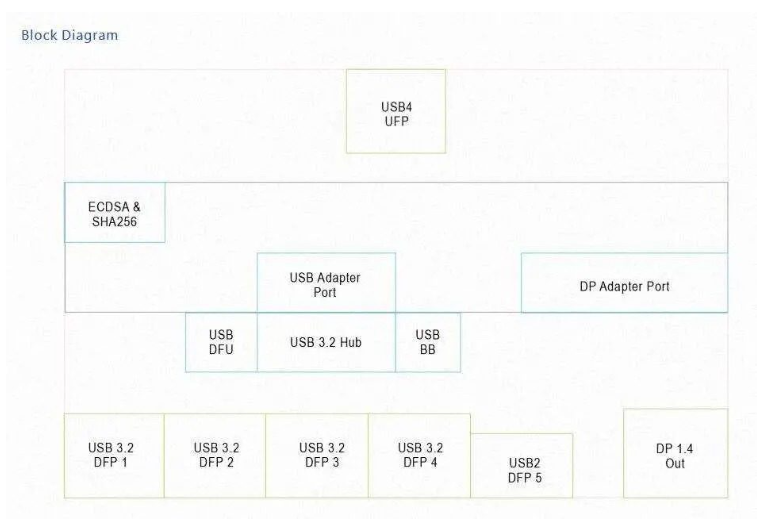

威锋VL830方框图,内置USB3.2集线器,支持四个USB3.2和一个USB2.0接口,还支持一个DP1.4a接口。其中DP接口还可通过其他转接芯片转换成HDMI接口,搭配威锋VL103、VL105等芯片进行PD支持,可实现笔记本电脑的USB-C口供电、USB接口和显示接口扩展。
威锋VL830采用10*10*1.03mm FCCSP封装,供电分为3.3V,1.05V和0.9V三路供电。
