SC3022C--高频准谐振反激式控制器  南芯SC3022CSGER

SC3022CSGER SSOP-10

SC3022DSGER SSOP-10

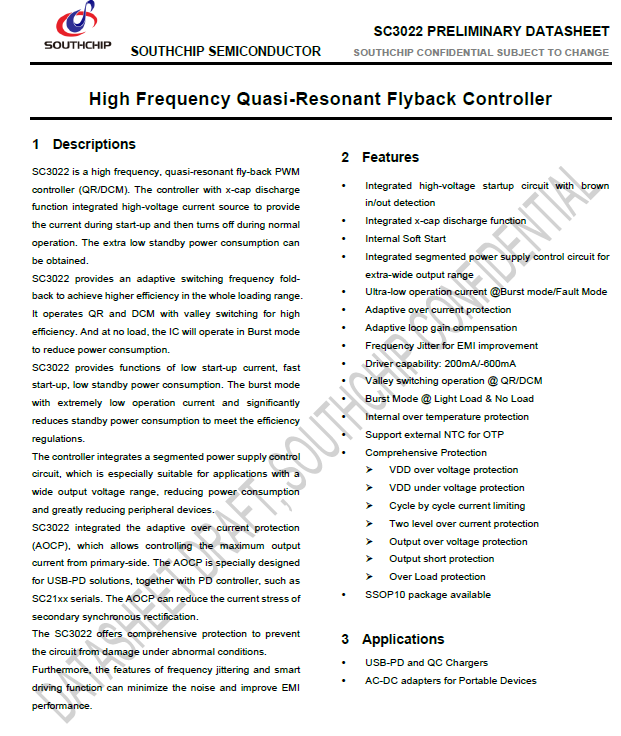

SC3022 是一款高频准谐振反激式 PWM 控制器（QR/DCM 控制器（QR/DCM）。该控制器带有 x-cap 放电功能，集成了高压电流源，可在启动时提供电流 在启动期间提供电流，然后在正常运行期间关闭，可获得超低的待机功耗。SC3022 提供自适应开关频率折返，在整个负载范围内实现更高的效率。它以谷值开关方式运行 QR 和 DCM，从而实现高效率。空载时，集成电路将工作在打嗝模式，以降低功耗。SC3022 具有低启动电流、快速启动、低待机功耗等功能。打嗝模式具有极低的工作电流，并显著降低待机功耗，以满足效率规定。控制器集成了分段式供电控制电路，特别适用于输出电压范围较宽的应用，并大大减少了外围器件。SC3022 集成了自适应过流保护，可控制初级侧的最大输出电流。自适应过流保护是专为 USB-PD 解决方案设计的 与 PD 控制器（如 SC21xx 系列）。自适应过流保护可降低次级同步整流的电流压力。自适应过流保护可降低次级同步整流的电流压力。SC3022提供全面保护，防止电路在异常情况下损坏。此外，频率抖动和智能驱动功能可最大限度地降低噪声，改善 EMI 性能。

南芯 SC3022C 是一款由南芯半导体（Southchip Semiconductor）推出的‌高频准谐振反激式 PWM 控制器‌，专为 USB-PD 快充、适配器及宽电压输出应用设计。该芯片在多种高功率密度充电器中被广泛采用，如安克、联想 thinkplus 等品牌的氮化镓快充产品。

核心特性

• ‌工作模式‌：支持 QR（准谐振）和 DCM（断续导通模式），采用‌谷底开关‌技术以降低开关损耗，提升效率。

• ‌高频性能‌：最大开关频率可达‌170kHz‌，有助于减小变压器和外围元件体积。

• ‌低功耗设计‌：集成‌高压启动电流源‌和‌X 电容放电功能‌，空载时进入打嗝模式（Burst Mode），待机功耗极低。

• ‌保护功能全面‌：包括自适应过流保护（AOCP）、输出过压/短路/过载保护、VDD 过压/欠压保护、逐周期电流限制、过热保护（支持外接 NTC）等。

• ‌分段式供电控制‌：特别适用于输出电压范围较宽的应用（如多口 PD 充电器），可减少外围供电电路复杂度。

典型应用场景

• USB-PD 快充充电器（如 30W、45W、65W 氮化镓适配器）

• 多口旅行充电器

• AC-DC 适配器用于便携设备

• 与南芯 SC21xx 系列 PD 控制器搭配使用，实现完整快充方案

封装与电气参数

• ‌封装形式‌：SSOP10

• ‌工作温度范围‌：-40°C 至 +85°C（环境温度），结温最高 125°C

• ‌驱动能力‌：200mA 源电流 / -600mA 灌电流，可直接驱动外部 MOSFET

• ‌启动电流低‌：典型值约 1.0mA（HV 引脚启动）

• ‌Brown-in/out 检测‌：支持交流输入电压的棕入/棕出判断，增强系统可靠性

该芯片已被多个知名品牌采用，包括安克（Anker）、联想（thinkplus）、凯控源等，在小型化、高效率快充市场中表现突出
