SCT9325STDR 3.8V-32V输入，2A，500KHZ低EMI，超低功耗同步降压DCDC转换器

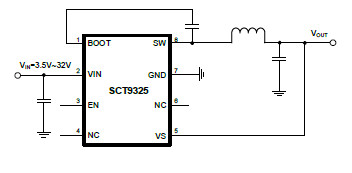

SCT9325是2A，500KHz，同步降压转换器，高达32V宽输入电压范围，它完全集成了130mΩ高侧MOSFET和70mΩ低侧MOSFET，提供高效率的降压DCDC转换。SCT9325采用峰值电流模式控制，集成补偿网络和输出反馈电阻网络，通过zui小化片外元件数量，使器件易于使用。SCT9325支持典型的20uA超低静态脉冲跳过调制（PSM），在1毫安和5毫安轻载条件下分别达到80%和85%的效率。SCT9325是电磁干扰（EMI）友好型降压转换器。SCT9325具有500KHz开关频率的±6%抖动范围和开关频率调制率的1/512的频率扩展谱（FSS），以降低传导EMI。该变换器采用专有的栅极驱动方案，在不牺牲MOSFET开关时间的前提下抵抗开关节点的高频振荡，进一步消除了MOSFET硬开关产生的高频辐射EMI噪声。当变换器进入PSM模式时，为了解决轻载条件下的辐射EMI噪声，设计了人工开关节点抗振铃电路。SCT9325提供输出过压保护、逐周期峰值电流限制和热关机保护。封装为SOP-8L。
