WD31089Q 电子元器件 WILLSEMI/韦尔 封装QFN2520-12L  12.6 v 7-A全集成同步升压变换器

描述
WD31089Q是一个完全集成的同步升压器转换器。该装置体积小，效率高便携式设备电源解决方案。的WD31089Q输入电压范围从2.7 V到12v支持单cell或双cell驱动的应用程序锂离子或聚合物电池。的WD31089Q支持7a连续开关电流输出电压可达12.6 V。
WD31089Q采用自适应恒定停机时间峰值电流模式控制，调节输出电压。PWM模式下的开关频率为可从200千赫到2.0兆赫。的WD31089Q还内置了4毫秒软启动功能和可调峰值开关限流功能。的设备还提供13.2 V输出过电压保护，逐周期过流保护，和热停堆保护。

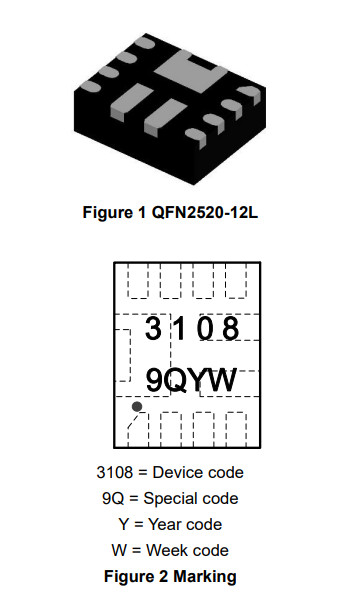

WD31089Q的尺寸为2.0 mm×2.5 mmQFN2520-12L包。标准产品不含铅和无卤。

特性
输入电压范围2.7 V ~ 12v
输出电压范围为4.5 V至12.6 V
集成19 mΩ(电源开关)/ 27 mΩ(整流器
面)
高达90% EFF在VIN = 3.3 V, VOUT = 9 V, IOUT = 2
一个
可调开关频率范围为200khz
2.0兆赫
电阻可编程峰值电流限制高达10
A为高脉冲电流和打嗝
轻载时的省电模式
快速负载瞬态响应与COT控制
模式
13.2 V时内部输出过压保护
热关机

应用程序

蓝牙™扬声器

快速充电电源

便携式POS终端

电子烟
