L6235PD013TR 电子元器件 ST 封装PowerSO-36 PWM电流控制器 驱动器 欠压锁定

三相无刷直流电机的DMOS驱动

特性
工作电源电压从8到52伏
5.6 A输出峰值电流(2.8 A DC)
RDS(ON) 0.3Wtyp。Tj价值
= 25°C
工作频率可达100khz
非耗散过流检测和
保护
诊断输出
恒定off PWM电流控制器
慢衰减synchr。整改
60°和120°霍尔效应解码逻辑
制动功能
转速计输出用于速度回路
交叉传导保护
热关机
欠压锁定
集成快速自由轮二极管

描述
L6235设备是一个DMOS完全集成3-带过流保护的相位电机驱动器。
该装置采用BCD技术实现隔离DMOS功率晶体管与CMOS和同一芯片上的双极电路。
该装置包括所有所需的电路驱动三相无刷直流电动机，包括DMOS桥，恒关时PWM电流控制器和译码逻辑为单端产生所需的霍尔传感器功率级顺序。

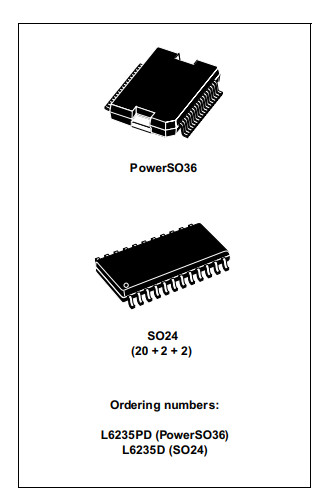

支持PowerSO36和SO24 (20 + 2 + 2)封装时，L6235装置具有高侧非耗散过流保护功能功率mosfet和热关闭。
