UP9505PQGW 电子元器件 UPI 封装VQFN6x6-52L
4/3/2/1+2/1/0相位PWM控制器，带有SMBus数字接口，用于FM2+ CPU核心电源
一般的描述
uP9505是AMD SVI2兼容的桌面CPU电压集成了4相PWM的调节器控制器VDD控制器和VDDA两相控制器。的VDD控制器可以配置为4/3/2/1-phase，和VDDA控制器可以配置为2/1/0-phase (0表示VDDA控制器被禁用)为平台电源设计的灵活性。对于典型的4+2阶段应用程序，4相VDD控制器有4个PWM输出。二段的VDDA控制器有2个PWM输出。控制器提供进一步灵活的操作相配置支持6+0或5+1阶段应用(0表示VDDA控制器禁用)。集成SMBus接口可编程性使该部件具有较高的性能和性能简单的设计。设计者可以定义不同的电源场景针对不同的当前状态，优化性能和效率。
uP9505结合了真差分输出电压传感器，差分电感DCR电流感应、输入电压前馈感应和自适应电压定位提供精确调节桌面CPU的功率。它采用uPI专有的RCOT+TM(鲁棒恒定实时)拓扑结构具有快速的瞬态响应和平滑的模式过渡。类似于基于数字的PWM控制器，回路增益也是通过SMBus接口可编程实现的设计的灵活性。
uP9505内置串口进行通信与AMD SVI2兼容的CPU。它支持模式转换功能与各种操作状态。本部分提供两个不同的VID动态转换速率，这可以由SMBus寄存器编程。

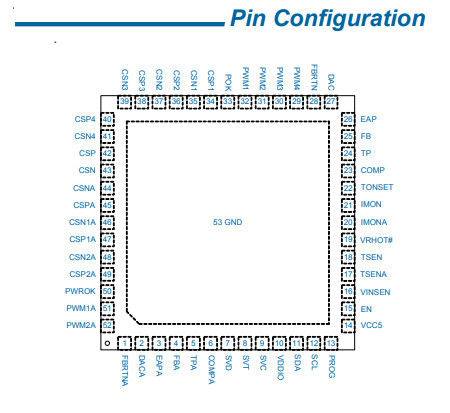

uP9505提供良好的电源指示灯和可选性虚拟现实参数，如SMBus设备地址、Vboot等电压。它还提供完备的故障保护功能，包括过压、欠压、过流、过温度和电压不足锁定。uP9505是VQFN6x6-52L包。
特性
AMD SVI2 CPU兼容
RCOT+TM控制拓扑
简单的设置
平滑模式转换
快速过渡响应
灵活的运行阶段配置
用于VDD的4/3/2/1相PWM控制器
VDDA的2/1/0相位PWM控制器
Support Operation Phase Disable功能
支持6+0或5+1阶段应用
SMBus性能和效率接口
优化
动态可编程VR参数
可编程保护阈值
VR输出报告
可编程环路增益
可编程操作频率
电感DCR电流感应下垂/
通道OCP/总OCP
用于电流的差分电流检测放大器
平衡
差分远程输出电压检测
快速瞬态响应的瞬态增强
高精度DAC
(OCP / UVP / OVP /热关闭
符合RoHS标准，无卤
应用程序
AMD FM2+桌面CPU电源
AMD VGA卡GPU电源
