2.5安培输出电流IGBT栅极驱动器光耦
描述
MPCS-332J是一款先-进的2.5A输出电流、易于使用的智能栅极驱动器，使IGBT VCE故障保护结构紧凑、价格合理、易于实现。其特点包括suclIS集成VCE检测、欠压锁定（UVLO）、软IGBT关断，隔离的开路集电极故障反馈和有源米勒箝位提供了zui大的设计灵活性和电路保护。
MPCS-332J包含一个LED，该LED等电位耦合到具有功率输出级的集成电路。
MPCS-332J非常适合驱动电机控制逆变器应用中使用的功率IGBT和MOSFETS。
这些光耦合器提供的电压和电流使其非常适合直接驱动额定电压高达1200 V和100 A的IGBTS。
对于具有高误差的IGBTS，MPCS-332J可用于驱动IGBT栅极的screte功率级。
MPCS332J的绝缘电压为VIORM1414 VPEAK
特性
● 2.5 zui大峰值输出电流
● 2.0 zui小峰值输出电流
● 250ns的zui大传播延迟温度范围
● 1.7A主动米勒夹具。夹销短至如果没有使用VEE
● 铣刀夹紧
● 去饱和检测
● 电压过低锁断保护(UVLO)与磁滞
● “软”IGBT关闭
● 固定静音时间后自动故障复位，一般为26us

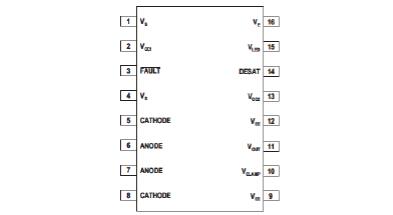

● 可在SO-16封装
● 100ns zui大脉宽失真(PWD)
● 在VCM = 1500 V时，zui小共模抑制(CMR)为50kV/μs
● ICC(zui大)< 5 mA zui大电源电流
● 宽VCC工作范围：15v到30v超过温度范围
● 工作温度范围宽：-40°C至110°C
应用
隔离IGBT/功率MOSFET栅极驱动
交流和无刷直流电机驱动
工业逆变器和不间断电源(UPS)
