赛芯微 XB3303A SOT-23 一体化锂电池保护IC

概述

XB3303A产品是单节锂离子/锂聚合物可充电电池组保护的高集成度解决方案。

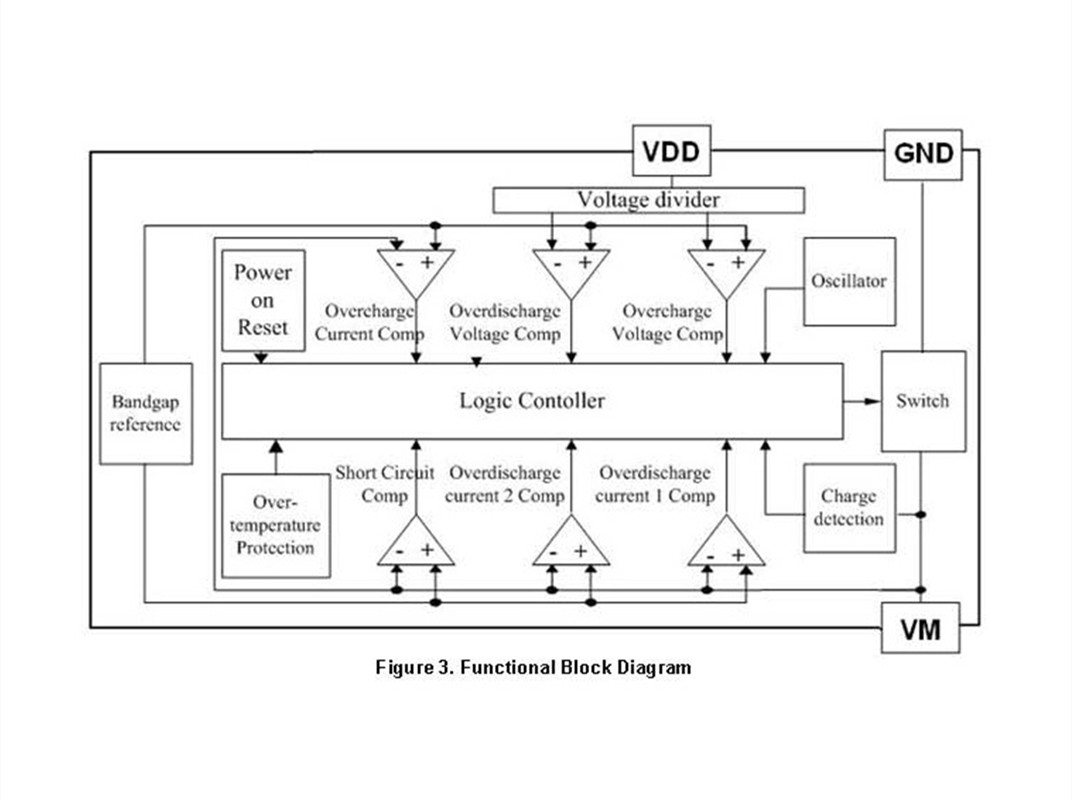

XB3303A包括了先-进的功率MOSFET。高精度的电压检测电路和延时电路。

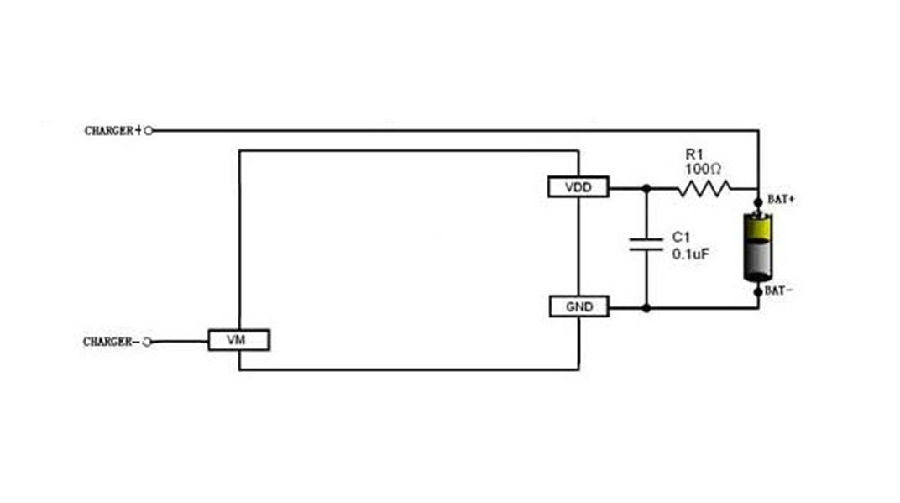

XB3303A使用一个超薄SOT23-3封装和只有一个外部器件，使电池的保护电路空间最小化。这使得该器件非常适合应用于空间限制得非常小的可充电电池组应用。

XB3303A具有过充，过放，过流，过温及短路等所有的电池所需保护功能，并且工作时功耗非常低。

该芯片不仅仅是为手机而设计，也适用于一切需要锂离子或锂聚合物可充电电池长时间供电的各种信息产品的应用场合，如智能手环、手表、蓝牙耳机等产品。

参数

VDD输入电压：-0.3 to 6V

VM输入电压：-6 to 10V

工作环境温度：-40 to 85°C

最大结温：125°C

储存温度：-55 to 150°C

引脚温度( 焊接, 10 秒) ：300°C

环境温度25°C时的功耗：0.3W

封装热限(结温) θJA：300°C/W

封装热阻(结到环境) θJC：150°C/W

ESD：2000V

应用

单电池锂离子电池组

锂聚合物电池组
