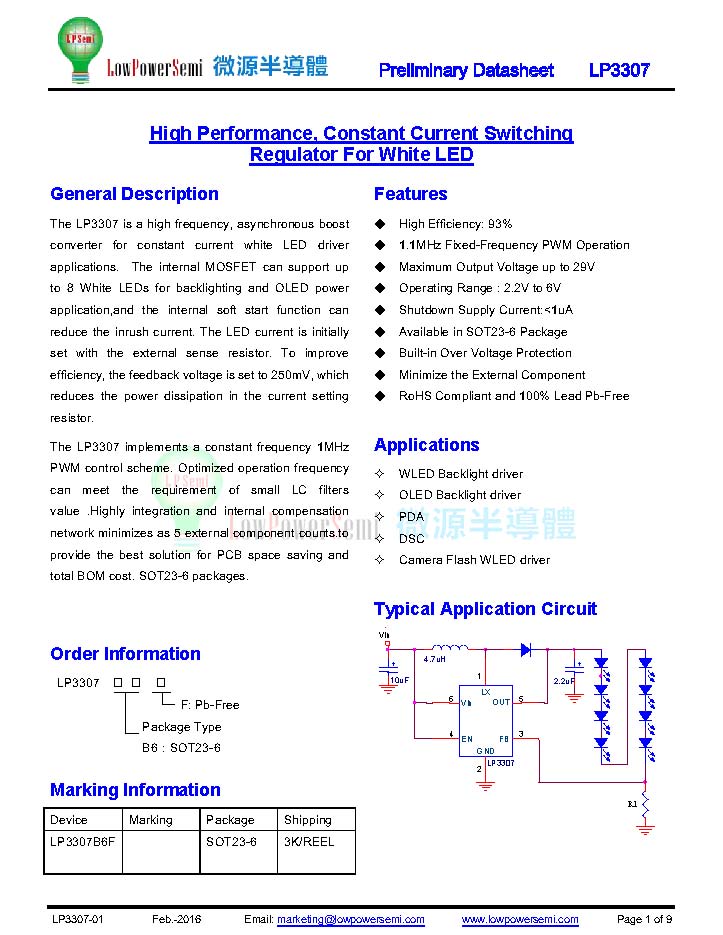

微源半导体 LP3307 高频异步升压转换器
概述
LP3307是一款高频异步升压转换器，适用于恒流白色LED驱动器应用。内部MOSFETzui多可支持8个白色LED用于背光和OLED电源应用，内部软启动功能可减少浪涌电流。LED电流zui初是通过外部感测电阻器设置的。为了提高效率，反馈电压被设置为250mV，这减少了电流设置电阻器中的功耗。
LP3307采用恒定频率1MHz PWM控制方案。优化的工作频率可以满足小LC滤波器值的要求。高度集成和内部补偿网络zui大限度地减少了5个外部组件。为节省PCB空间和BOM总成本提供zui佳解决方案。SOT23-6封装。
特征
◆ 高效：93%
◆ 1.1MHz固定频率PWM操作
◆ 最高输出电压可达29V
◆ 工作范围：2.2V至6V
◆ 关闭电源电流：<1uA
◆ 提供SOT23-6包装
◆ 内置过电压保护
◆ 最小化外部组件
◆ 符合RoHS标准，100%无铅Pb
应用
◆ WLED背光驱动器
◆ OLED背光驱动器
◆ 掌上电脑
◆ DSC
◆ 相机闪光灯WLED驱动程序
