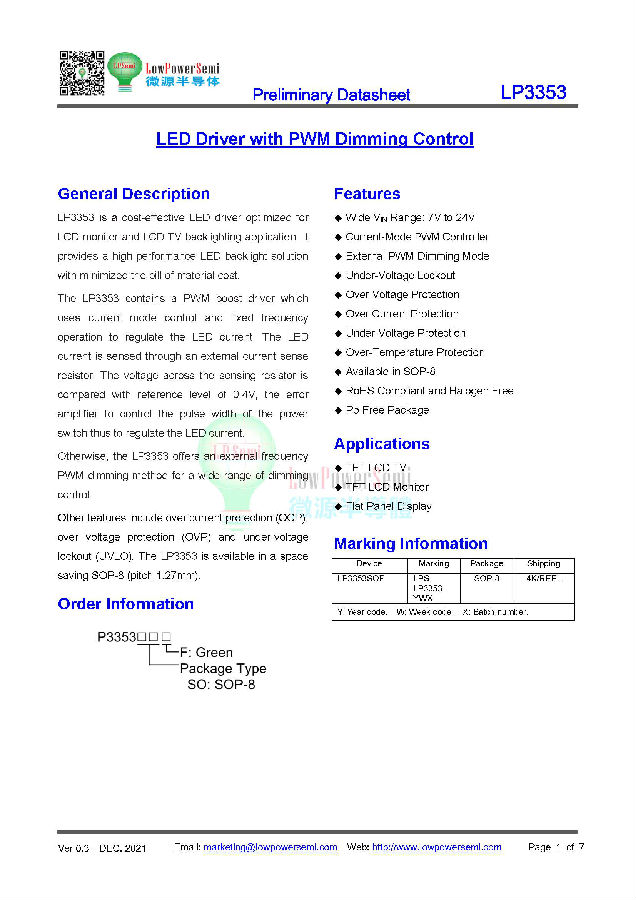

LP3353 微源LED背光驱动芯片 SOP8封装
概述
LP3353是一款经济高效的LED驱动器，专为液晶显示器和液晶电视背光应用而优化。它提供了一种高性能LED背光解决方案，最大限度地降低了材料成本。LP3353包含PWM升压驱动器，该驱动器使用电流模式控制和固定频率操作来调节LED电流。LED电流通过外部电流感测电阻器进行感测。将感测电阻器两端的电压与0.4V的参考电平进行比较，误差放大器控制电源开关的脉冲宽度，从而调节LED电流。除此之外，LP3353提供了一种外频PWM调光方法，用于宽范围的调光控制。其他功能包括过电流保护（OCP）、过电压保护（OVP）和欠电压锁定（UVLO）。LP3353采用节省空间的SOP-8（间距1.27mm）。
特征
◆ 宽VIN范围：7V至24V
◆ 电流模式PWM控制器
◆ 外部PWM调光模式
◆ 欠压锁定
◆ 过电压保护
◆ 过电流保护
◆ 欠电压保护
◆ 超温保护
◆ 可在SOP-8中获得
◆ 符合RoHS标准且无卤素
◆ 无铅包装
应用
◆ TFT-LCD电视
◆ TFT液晶显示器
◆ 平板显示器
