微源原装 LP5308 36V过电压保护开关芯片

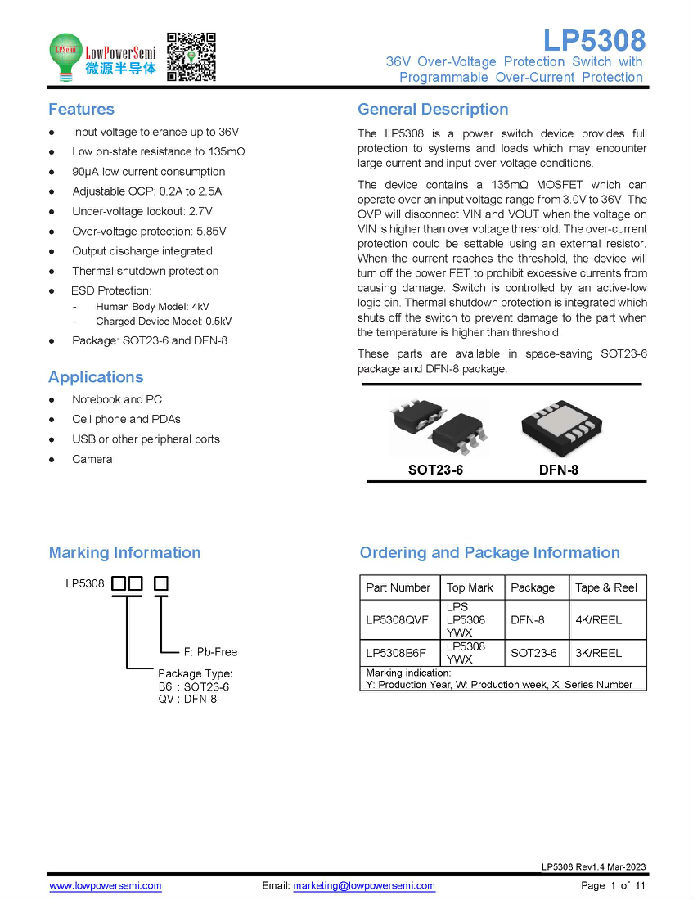

概述

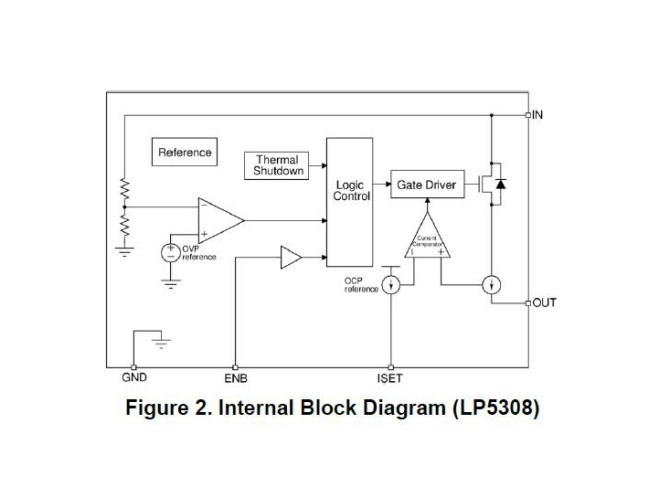

LP5308是一种电源开关设备，为可能遇到大电流和输入过电压条件的系统和负载提供全面保护。该器件包含一个135mΩ的MOSFET，可在3.0V至36V的输入电压范围内工作。当VIN上的电压高于过电压阈值时，OVP将断开VIN和VOUT。过电流保护可以使用外部电阻器进行设置。当电流达到阈值时，该器件将关闭功率FET，以防止过大的电流造成损坏。开关由激活的低逻辑引脚控制。
LP5308集成了热关闭保护，当温度高于阈值时，该保护关闭开关以防止损坏零件。
这些部件有节省空间的SOT23-6封装和DFN-8封装。
特征
◆ 输入电压公差高达36V
◆ 低导通状态电阻至135mΩ
◆ 90μA低电流消耗
◆ 可调OCP:0.2A至2.5A
◆ 欠压闭锁：2.7V
◆ 过电压保护：5.85V
◆ 输出放电集成
◆ 热停堆保护
◆ ESD保护：
-人体模型：4kV
-带电装置型号：0.5kV
◆ 包装：SOT23-6和DFN-8
应用
◆ 笔记本电脑和PC
◆ 手机和掌上电脑
◆ USB或其他外围端口
◆ 照相机
