微源原装供应 LP6284 多通道DC-DC电源芯片

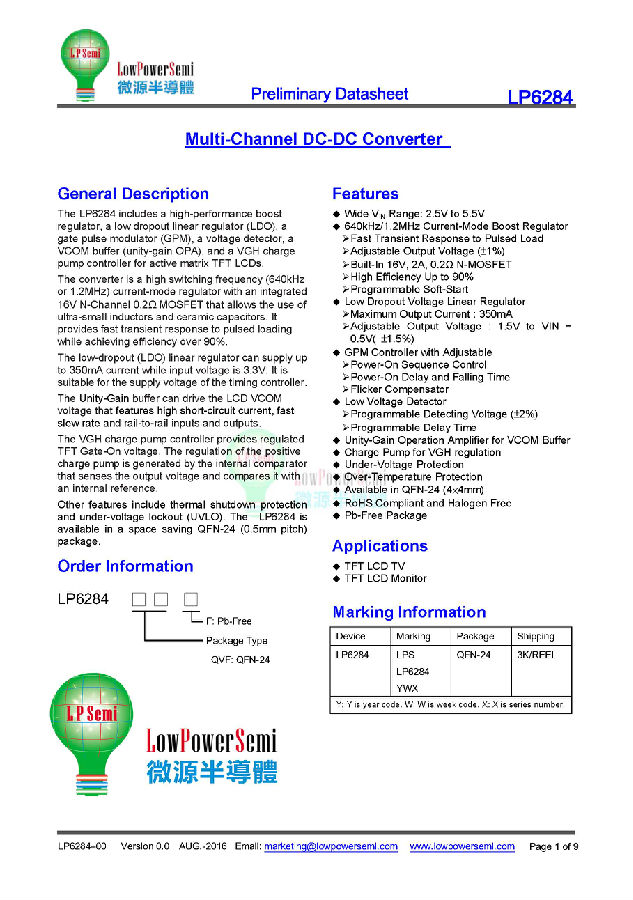

概述

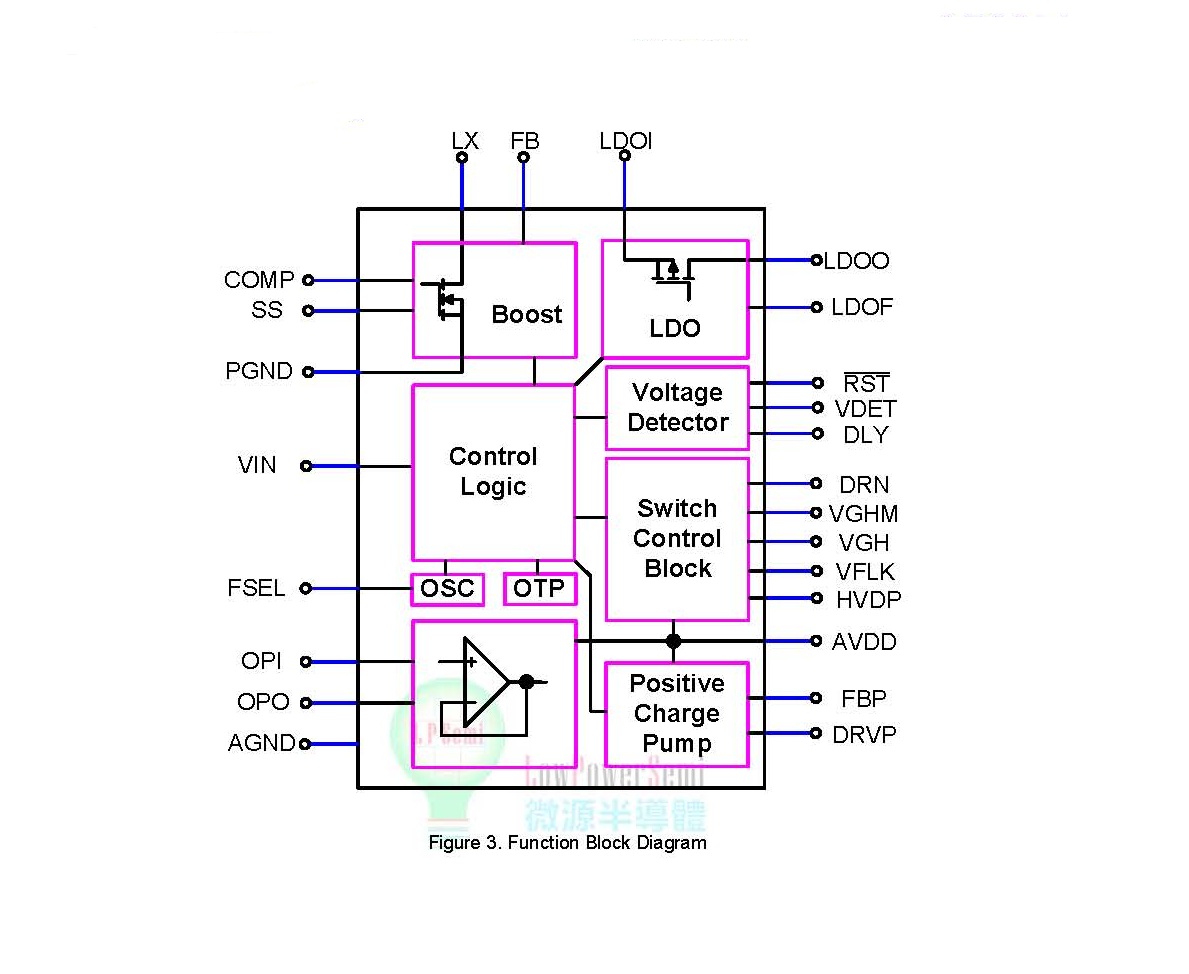

LP6284包括用于有源矩阵TFT-LCD的高性能升压调节器、低压差线性调节器（LDO）、栅极脉冲调制器（GPM）、电压检测器、VCOM缓冲器（单位增益OPA）和VGH电荷泵控制器。
转换器是一个高开关频率（640kHz或1.2MHz）电流模式调节器，带有集成的16V N通道0.2Ω MOSFET允许使用超小型电感器和陶瓷电容器。它提供对脉冲负载的快速瞬态响应，同时实现超过90%的效率。
低压差（LDO）线性调节器可提供高达350mA的电流，输入电压为3.3V。适用于定时控制器的电源电压。
Unity Gain缓冲器可以驱动LCD VCOM电压，具有高短路电流、快速转换速率和轨对轨输入和输出的特点。
VGH电荷泵控制器提供经调节的TFT栅极导通电压。正电荷泵的调节由内部比较器产生，该比较器感测输出电压并将其与内部参考进行比较。其他功能包括热关机保护和欠压锁定（UVLO）。LP6284采用节省空间的QFN-24（0.5mm间距）封装。
应用
◆TFT-LCD电视
◆TFT液晶显示器
