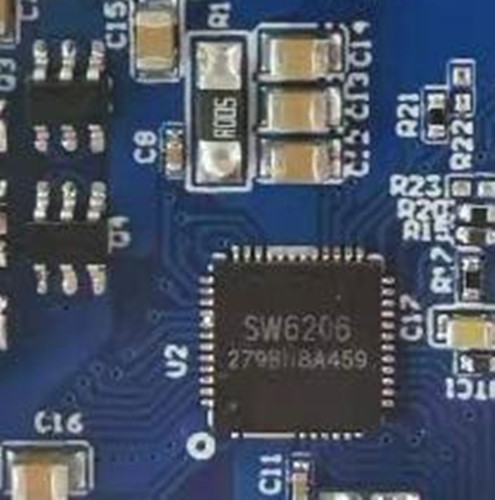

智融 SW6206S 移动电源专用多合一芯片

概述

SW6206S是一款高集成度的多协议双向快充移动电源专用多合一芯片，支持A%2BA%2BB%2BC%2BL口任意口快充。其集成了5A高效率开关充电，22.5W高效同步升压输出，PPS/PD/QC/AFC/FCP/SCP/PE/SFCP等多种快充协议，电量计量，LED灯显示以及相应的控制管理逻辑。SW6206S外围只需少量的器件，即可组成完整的高性能双向快充移动电源解决方案。

规格

● 开关充电

电流高达5A，效率髙达96%

支持4.2/4.35/4.4/4.5V电池类型

支持JEITA规范

支持温度环控制

● 同步升压

输出功率髙达22.5W，效率髙达95%

自动负载检测/轻载检测

支持无线充模式

支持小电流模式

● 输出快充协议

支持PPS/PD3.0/PD2.0

支持QC4+/QC4/QC3.0/QC2.0

支持AFC

支持FCP

支持SCP

支持PE2.0/PE1.1

支持SFCP

● 输入快充协议

支持PD3.0/PD2.0

支持AFC

支持FCP

支持SCP

支持PE1.1

● Type-C接口

内置USB Type-C接口逻辑

支持Try.SRC功能

● BC1.2模块

支持BC1.2 DCP模式

支持苹果/三星模式

● Lightning解密

内置Lightning解密功能

● 电量计量及显示

内置12bit ADC

内置库仑计精-确电量

支持3-5个LED灯显示

● 快充指示灯

内置快充指示灯驱动

● 照明驱动

内置照明LED驱动

● 按键

支持机械按键

● 保护机制

输入过压保护

输出过流/短路保护

充电超时/过压保护

温度保护

● I2C接口

应用领域

移动电源

其它电池供电设备
