LP3201SB5F 微源同步降压转换器芯片

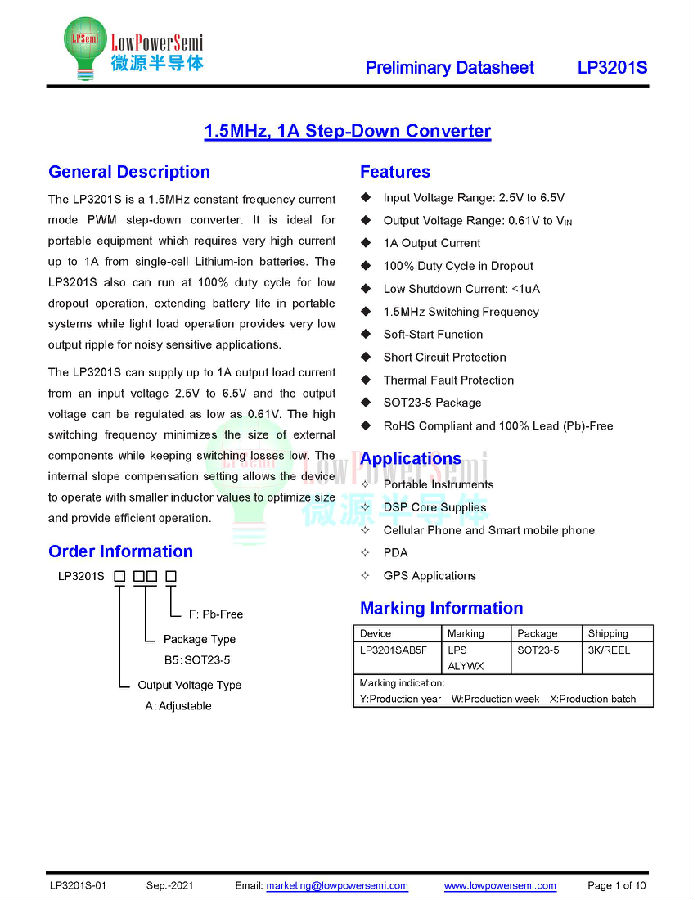

概述

LP3201是一个1.5MHz恒定频率电流模式PWM降压转换器。集成主开关和同步整流开关。LP3201集成了两种操作模式，PWM控制和PFM模式切换控制，这允许在更宽的负载范围内实现高效率。它非常适合需要单电池锂离子电池高达1A电流的便携式设备。LP3201还可以以100%的占空比运行，以实现低损耗操作，延长便携式系统中的电池寿命，而轻负载操作为噪声敏感的应用提供了非常低的输出纹波。

LP3201可提供高达1A的输出负载电流，输入电压为2.5V至5.5V，输出电压可低至0.61V。高开关频率可zui大限度地减小外部组件的尺寸，同时保持低开关损耗。内部斜率补偿设置允许器件以较小的电感器值进行操作，以优化尺寸并提供有效的操作。

特征

◆ 效率高达96%

◆ 输入电压范围：2.5V至5.5V

◆ 输出电压范围：0.61V至V IN

◆ 1A输出电流

◆ 衰减时的100%占空比

◆ 低关断电流：<1uA

◆ 1.5MHz开关频率

◆ 软启动功能

◆ 短路保护

◆ 热故障保护

◆ SOT23-5/TSOT23-5封装

◆ 符合RoHS，100%无铅

应用

◆ 便携式仪器

◆ DSPhe心-电源

◆ 手机和智能手机

◆ 掌上电脑

◆ GPS应用
