产品详情

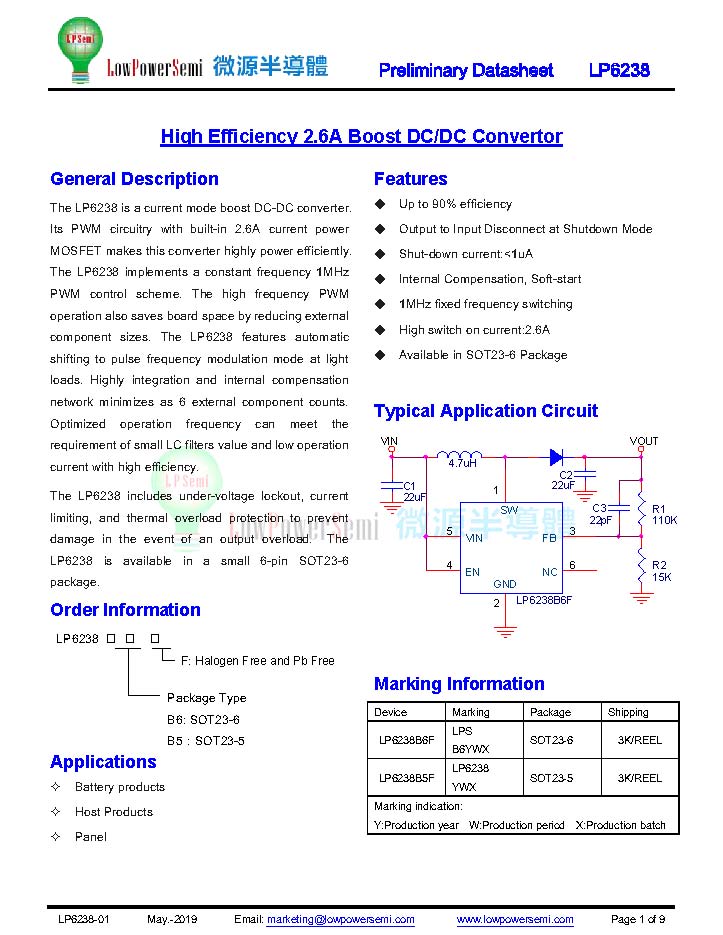

微源 LP6238B6F 电流模式升压DC-DC转换器

概述

LP6238是一种电流模式升压DC-DC转换器。其PWM电路内置2.6A电流功率MOSFET，使该转换器具有高功率效率。LP6238采用恒定频率1MHz PWM控制方案。高频PWM操作还通过减小外部组件尺寸来节省板空间。LP6238具有在轻负载时自动切换到脉冲频率调制模式的功能。高度集成和内部补偿网络zui大限度地减少了6个外部组件。优化的工作频率可以满足LC滤波器值小、工作电流小、效率髙的要求。

LP6238包括欠压锁定、电流限制和热过载保护，以防止在输出过载的情况下损坏。LP6238有一个小的6针SOT23-6封装。

特征

◆ 效率高达90%

◆ 关闭电流：<1uA

◆ 内部补偿，软启动

◆ 1MHz固定频率切换

◆ 高合闸电流：2.6A

◆ 提供SOT23-6包装

◆ 符合RoHS，100%无铅

应用

◆ 电池产品

◆ 主机产品

◆ 面板
