微源代理商供应 LP4030 开关充电器芯片

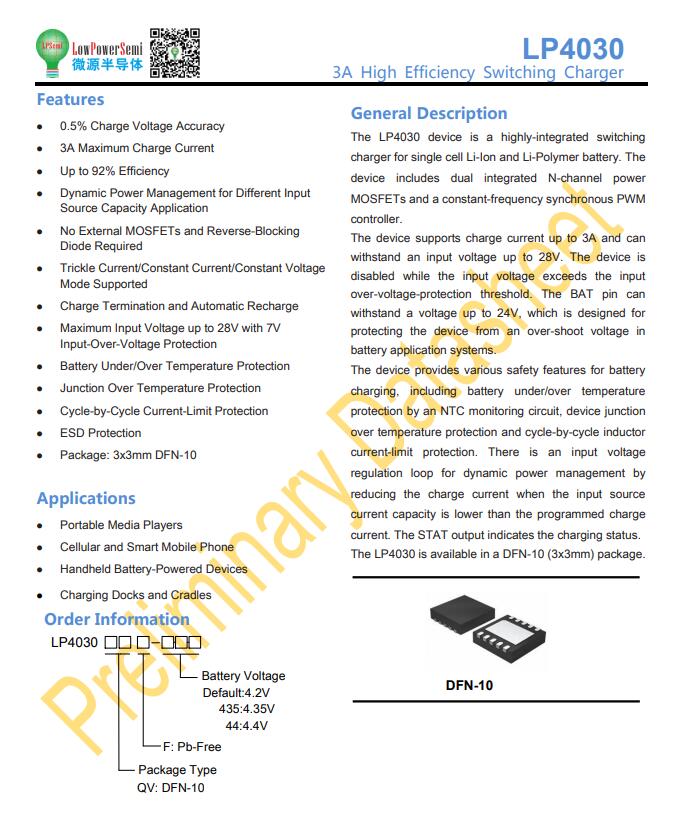

概述

LP4030设备是一款用于单电池锂离子和锂聚合物电池的高度集成开关充电器。该器件包括双集成N沟道功率MOSFET和一个恒定频率同步PWM控制器。该设备支持高达3A的充电电流，并可承受高达28V的输入电压。当输入电压超过输入过电压保护阈值时，设备被禁用。BAT引脚可以承受高达24V的电压，这是为了保护设备免受电池应用系统中的过冲电压的影响。该设备为电池充电提供了各种安全功能，包括NTC监测电路的电池欠温/过温保护、设备连接过温保护和逐周期电感限流保护。当输入源电流容量低于编程充电电流时，通过减少充电电流，有一个用于动态功率管理的输入电压调节回路。STAT输出指示充电状态。LP4030有DFN-10（3x3mm）封装。

特征

◆ zui大3A充电电流

◆ 效率gao达92%

◆ 不同输入源容量应用的动态电源管理

◆ 不需要外部MOSFET和反向阻断二极管

◆ 支持涓流/恒流/恒压模式

◆ 充电终止和自动充电

◆ zui大输入电压高达28V，具有7V输入过电压保护

◆ 电池温度过低/过高保护

◆ 接点过温保护

◆ 逐周期限流保护

◆ ESD保护

◆ 包装：3x3mm DFN-10

应用

◆ 便携式媒体播放器

◆ 蜂窝和智能手机

◆ 手持式电池供电设备

◆ 充电座和充电座
