LPSemi微源 LP4061QVF 单芯锂电池线性充电器

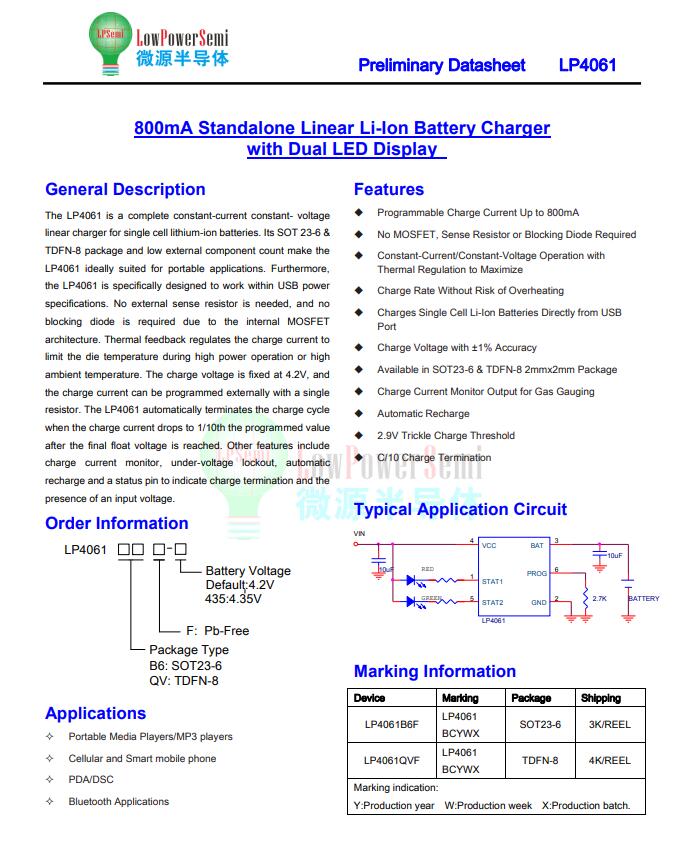

概述

LP4061QVF是一款完整的单电池锂离子电池恒流恒压线性充电器。其SOT 23-6和TDFN-8封装以及较低的外部组件数量使LP4061QVF非常适合便携式应用。此外，LP4061被专门设计为在USB电源规范内工作。由于内部MOSFET架构，不需要外部感测电阻器，也不需要阻塞二极管。热反馈调节充电电流以在高功率操作或高环境温度期间限制管芯温度。充电电压固定在4.2V，充电电流可以通过单个电阻器进行外部编程。当达到zui终浮动电压后充电电流降至编程值的1/10时，LP4061自动终止充电循环。其他功能包括充电电流监测器、欠压锁定、自动充电和指示充电终止和输入电压存在的状态引脚。

特征

◆ 可编程充电电流高达800mA

◆ 不需要MOSFET、感测电阻器或阻塞二极管

◆ 具有热调节功能的恒流/恒压操作，以实现zui大化

◆ 无过热风险的收费率

◆ 从USB端口直接为单电池锂离子电池充电

◆ 充电电压精度为±1%

◆ 提供SOT23-6和TDFN-8 2mmx2mm包装

◆ 用于气体测量的充电电流监测器输出

◆ 自动充电

◆ 2.9V涓流充电阈值

◆ C/10充电终止

应用

◆ 便携式媒体播放器/MP3播放器

◆ 蜂窝和智能手机

◆ PDA/DSC

◆ 蓝牙应用程序
