普诚LED驱动器 RS2322 封装SOP-8
描述

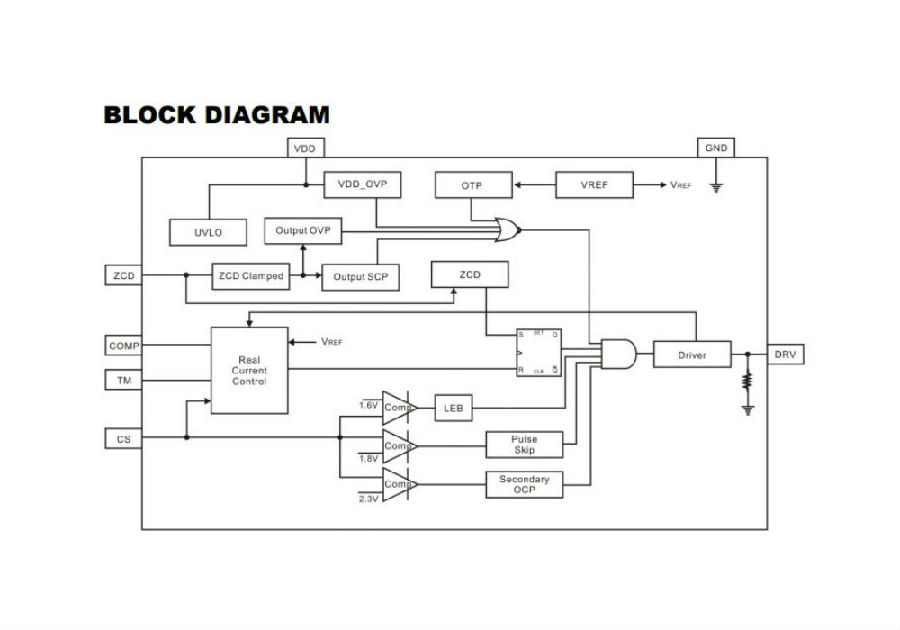

RS2322集成了有源功率因数校正功能，并在准谐振模式下工作，以降低MOSFET的开关损耗。RS2322的多重保护功能大大提高了系统的可靠性和安全性。RS2322具有过压保护、短路保护、逐周期电流限制、VDDUVLO和自动重启过温保护功能。驱动器输出电压被箝位在19V，以保护外部功率MOSFET。RS2322是专门为非隔离LED驱动器设计的。内置完善的电流补偿功能，确保输出电流准确。RS2322由于高度集成和简单的拓扑结构，外部组件非常少。由于新型电源，RS2322不需要使用变压器，可以简化PCB设计。
特征
● 高效（达到90%）
● 有源功率因数校正（>0.9）
● 通用交流输入电压（85VAC~265VAC）时高精度输出电流调节（-3%~+3%）
● 成-本zui低且组件数量极少的解决方案
● 非隔离降压-升压应用程序
● 不需要变压器来简化设计
● 精*确的恒流输出
● 高效准谐振模式
● 不支持电解电容器
● 可编程输出电流设置
● 精密公差和可忽略的温度变化
● 频率调制大大降低了EMI，限度地降低了EMI滤波器的成本
● 计入当期薪酬
● CS引脚的LEB时间为450nS
● 无噪音操作
● SOP-8无铅包装
应用
● 手机充电
● 小型电源适配器
● LED灯
● 工业控制
