深圳供应 PT2511 普诚三相BLDC驱动IC
说明
PT2511为集成MOSFET的三相BLDC驱动IC，是基于Hall传感器的弦波电流控制方式。驱动IC可提供约1.5A的连续驱动电流。适用于30W以内的马达驱动。PT2511额外内置一组交流同步马达驱动电路，可驱动12V或24V摆头马达。整体搭配可用于立扇、循环扇等。能大幅简化驱动板的设计及所需的零件。
PT2511可针对Hall传感器的种类、位置、极性等做补偿与调整，提供更高弹性，进而简化PCB设计时程与降低布板失败机率。此外，一般常用的参数：如Hall传感器的进角补偿、加减速或堵转保护等，可透过I2C控制或将参数储存于芯片的内存中。

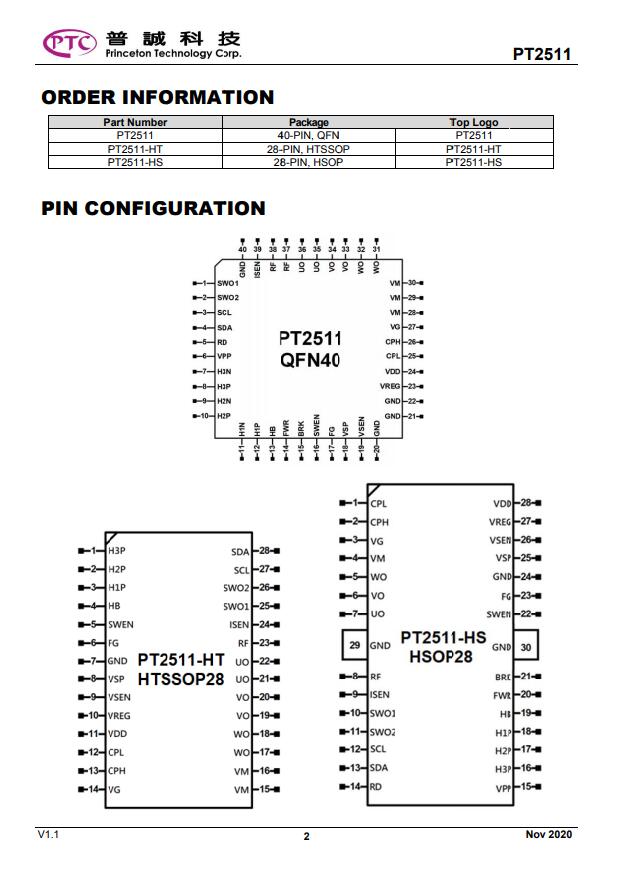

PT2511采用多种不同封装。使用功率较小或芯片温升不高时可使用QFN40或HTSSOP28封装、HSOP28封装。因体积较大，提供较佳的散热能力，适合功率较大的应用。
产品特色
● 用于三相BLDC的Hall传感器正弦波控制
● 工作电压从9V到24V
● 驱动电流：持续1.5A
● 过电流保护(OCP)，热关断保护( TSD )
● 過電壓保護(OVP)與欠電壓压锁定保护 ( UVLO )
● 堵转保护(Lock)和煞车输入(Brake)
● DC、PWM、I2C或Clock输入，用于速度控制
● 正反轉功能(FWR)
● 多种FG转速输出设定
● 支持Hall组件和Hall IC
● I2C参数设置或和写入内部OTP存储器
应用
● 三相BLDC马达
● 风扇类应用
