普诚单芯片 PT4301 OOK/ASK超外差接收机
描述

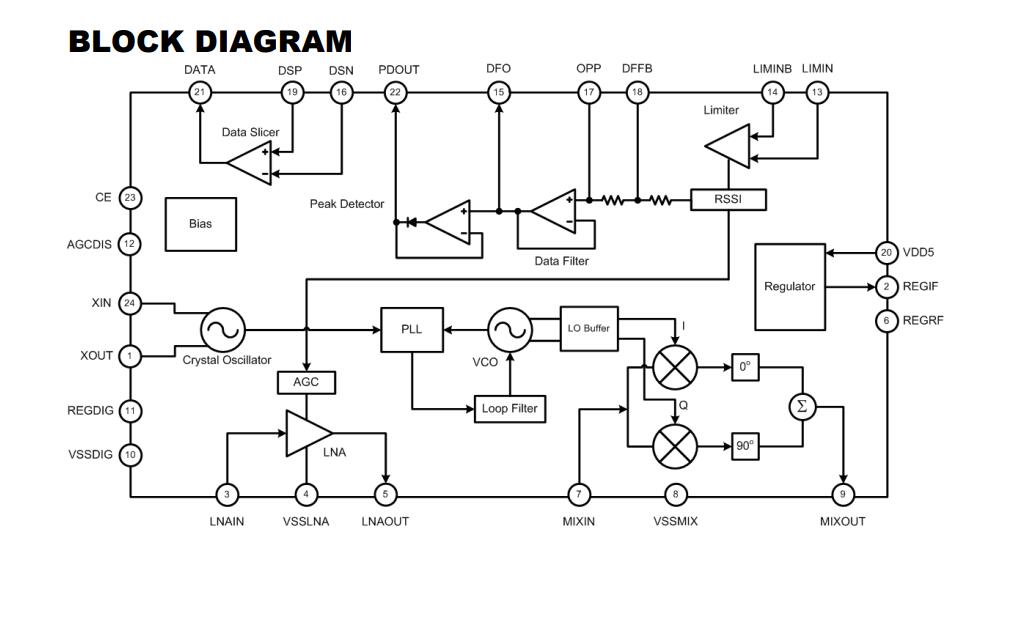

PT4301是一款非常低功耗、高灵敏度的单芯片OOK/ASK超外差接收机，适用于315MHz和434MHz频段，具有高集成度，只需要少量外部组件。PT4301由低噪声放大器（LNA）、图像抑制混频器、带集成压控振荡器（VCO）和环路滤波器的非芯片锁相环（PLL）、带接收信号强度指示器（RSSI）的10.7MHz中频（IF）限幅放大级和模拟基带数据恢复电路（数据滤波器、峰值检测器和数据限幅器）组成。PT4301还实现了离散的一步自动增益控制（AGC），当RF输入信号大于-47dBm时，可将LNA增益降低20dB。PT4301采用24针SSOP封装。
特征
● 低电流消耗（315MHz下5mA全活动模式）
● 2.4V至5.5V电源电压工作范围
● 针对315MHz或434MHz ISM频段进行了优化
● 片上图像抑制功能
● 具有片上AGC的高动态范围
● 低功耗模式电流（<1μA）
● -114dBm的高灵敏度（315MHz，2Kb/s AM 99％方波调制）
● 24针SSOP封装
应用
● 遥控无钥匙进入（RKE）系统
● 远程控制系统，包括车库门和开门器
● 报警和安全系统
● 无线传感器
