PCT普诚 PT4305 PLL调谐FSK接收机
描述
PT4305是一款PLL调谐FSK接收机，适用于315MHz和434MHz频带的短程无线数据应用。PT4305提供了高度的集成，只需要很少的外部组件。

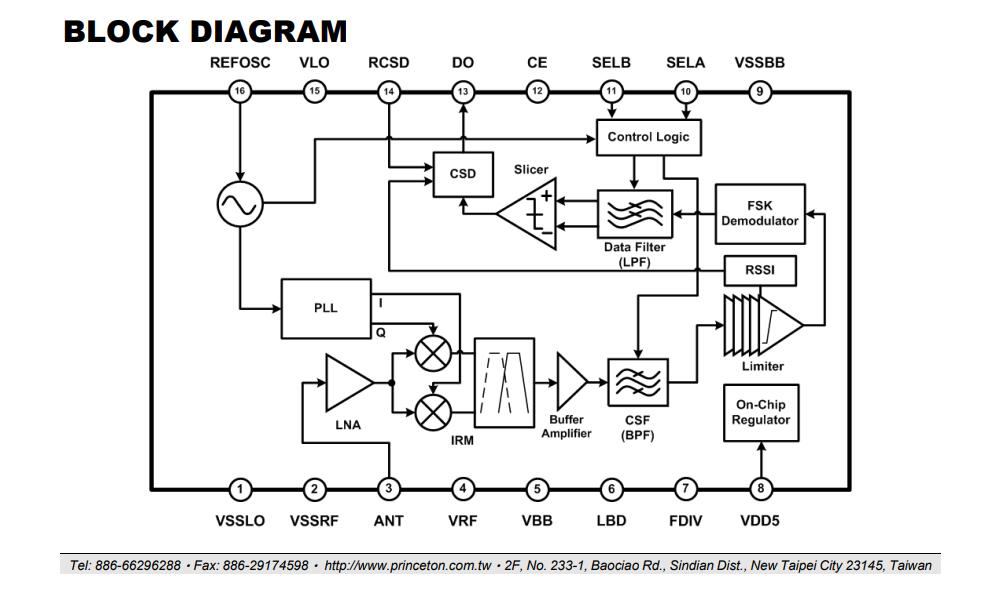

PT4305的接收部分包括低噪声放大器、图像抑制混频器、中频带通滤波器、限幅放大器和频移键控（FSK）解调器，还包括自动增益控制（AGC）。在滑动比较器将数据恢复到全摆幅CMOS逻辑电平之前，开关电容器数据滤波器在解调器之后进一步对信号进行滤波。
本地振荡器子系统由基于晶体振荡器参考的锁相环（PLL）组成。接收器信道频率由晶体频率的选择决定。
内置电压调节器提供了改进的电源抑制（PSR），并将电源电压范围从2.4 V扩展到5.5 V。PT4305有16种型号可供选择
PT4305采用16针SSOP封装，其操作规定在-40至+85°C的温度范围内。
特征
● 电源电压范围：2.4V至5.5V
● 低电流消耗：433.92MHz时为5.4mA（典型值）
● 支持的数据速率范围：1Kb/s至10Kb/s
● 外部组件很少
● 图像抑制混合器
● 片上自动调谐信道选择带通滤波器
● 接收信号强度指示器（RSSI）
● 引线码检测
● 16针SSOP封装
应用
● 遥控无钥匙进入（RKE）系统
● 远程控制
● 家庭安全和报警
● 无线玩具控制
● 个人/患者数据记录
● 远程自动抄表
