产品详情

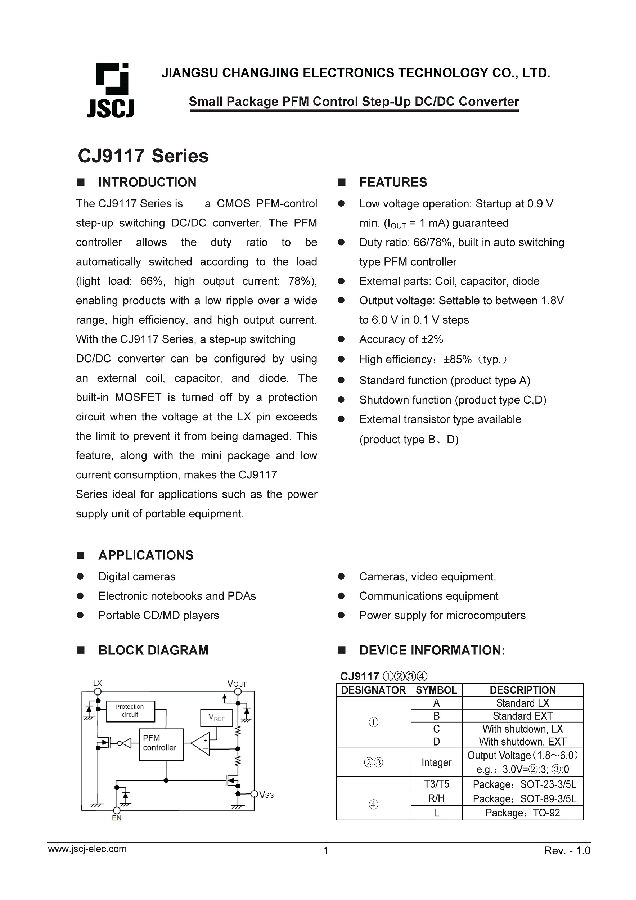

长晶CJ9117系列 CJ9117A50T3 同步升压转换器

导言

CJ9117系列是一款CMOS PFM控制升压开关DC/DC转换器。PFM控制器允许根据负载自动切换占空比（轻负载：66%，高输出电流：78%），使产品在宽范围内具有低纹波、高效率和高输出电流。

使用CJ9117系列，可以通过使用外部线圈、电容器和二极管来配置升压开关DC/DC转换器。当LX引脚的电压超过限制时，内置MOSFET由保护电路关闭，以防止其损坏。这一特性，再加上迷你封装和低电流消耗，使CJ9117系列成为便携式设备电源单元等应用的理想选择。

特征

● 低压运行：保证最低0.9V启动（IOUT=1mA）

● 占空比：66/78%，内置自动切换型PFM控制器

● 外部零件：线圈、电容器、二极管

● 输出电压：可设置为1.8V至6.0V，步长为0.1V

● 精度±2%

● 高效率：±85%（典型值）

● 标准功能（产品类型A）

● 停机功能（产品类型C、D）

● 可提供外部晶体管类型（产品类型B、D）

应用

● 数码相机

● 电子笔记本电脑和PDA

● 便携式CD/MD播放器

● 摄像机、视频设备

● 通信设备

● 微机电源
