产品详情

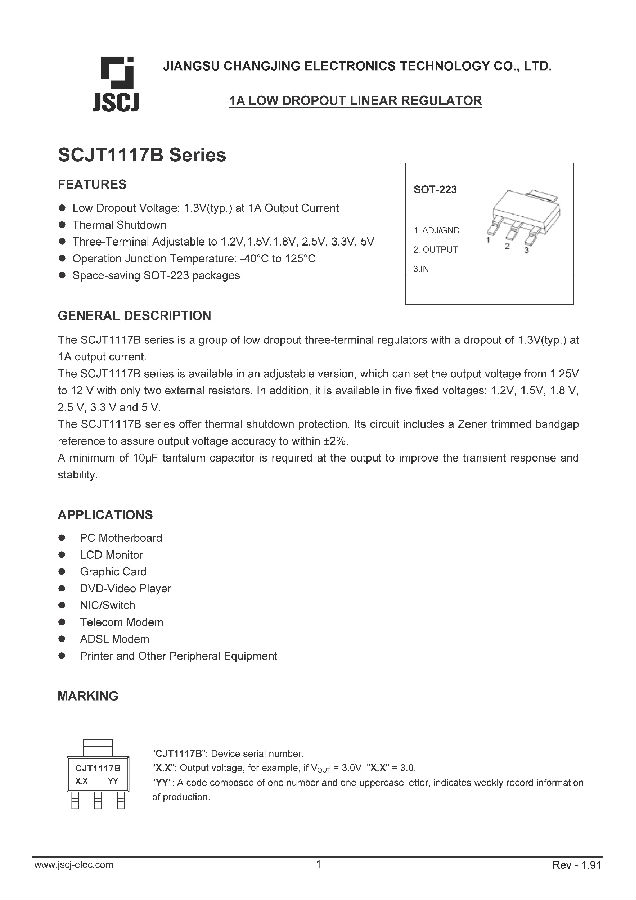

长晶SOT-223封装 SCJT1117B-3.3 低压差三端稳压器

导言

SCJT1117B系列是一组低压差三端稳压器，在1A输出电流下的压降为1.3V（典型值）。

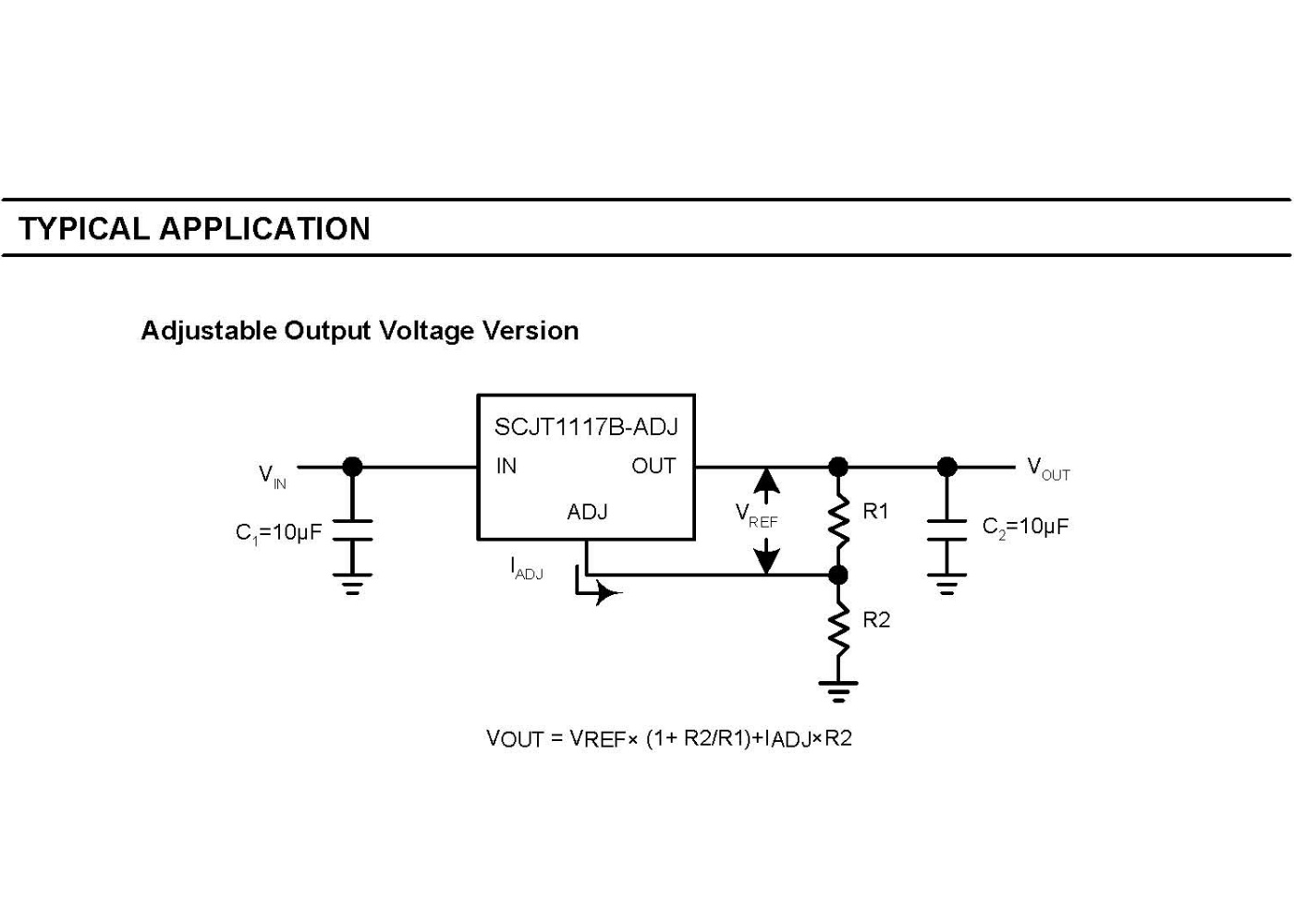

SCJT1117B系列提供可调版本，仅需两个外部电阻器即可将输出电压设置为1.25V至12V。此外，它还有五种固定电压：1.2V、1.5V、1.8V、2.5V、3.3V和5V。

SCJT1117B系列提供热关断保护。其电路包括一个齐纳微调带隙基准，以确保输出电压精度在±2%以内。

输出端需要至少10μF的钽电容器，以提高瞬态响应和稳定性。

特征

● 低压差电压：在1A输出电流下为1.3V（典型值）

● 热关机

● 三端子可调节至1.2V、1.5V、1.8V、2.5V、3.3V、5V

● 工作接点温度：-40至125°C

● 节省空间的SOT-89-3L封装

应用

● PC主板

● 液晶显示器

● 图形卡

● DVD视频播放器

● NIC/交换机

● 电信调制解调器

● 宽带调制解调器

● 打印机和其他外围设备
