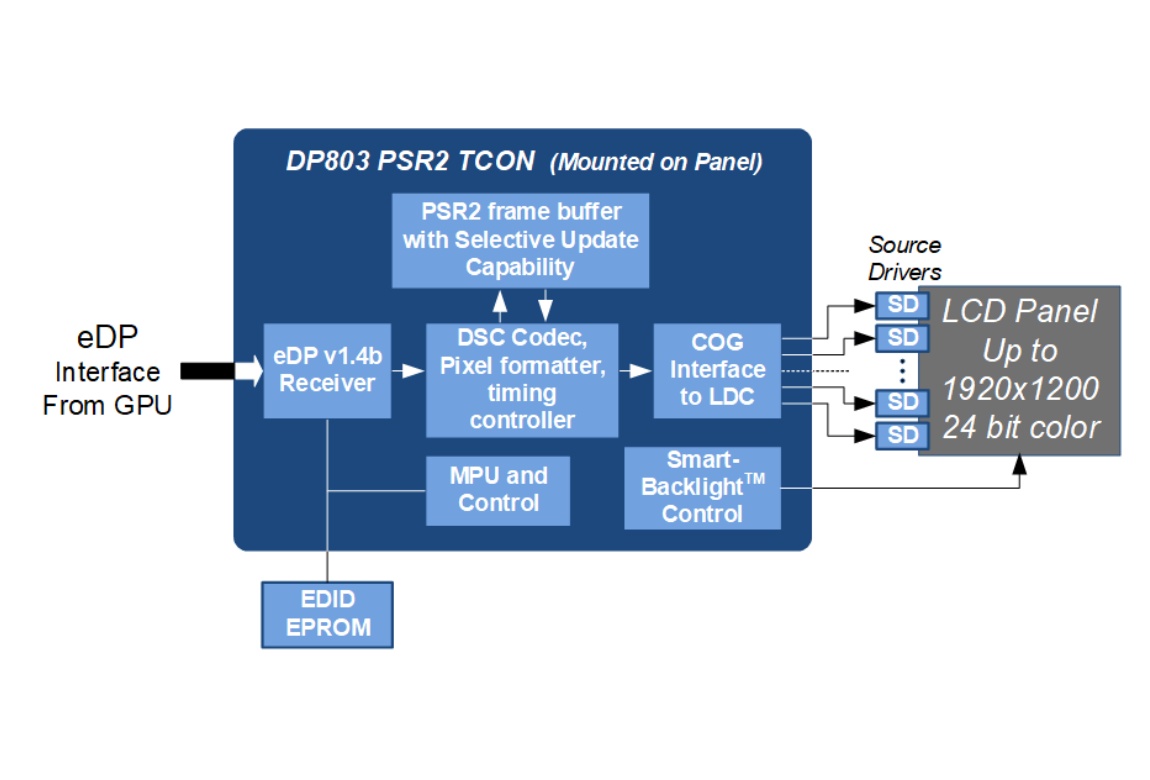

PARADE谱瑞科技 DP803TQFN66G-A1 液晶面板应用方案

特征

● 嵌入式DisplayPort输入

符合VESA嵌入式DisplayPort?标准1.4b

支持1或2通道主链路配置和2.7或1.62-Gbps链路速率

支持全链路训练、快速链路训练和无链路训练

支持18/24位RGB颜色格式输入

支持DisplayPort标准SSC 0.5%向下扩展

● PSR（面板自刷新）

支持eDP v1.3中引入的面板自刷新版本1（PSR）

支持eDP v1.4b中引入的带选择性更新的面板自刷新（PSR2），带或不带AUX帧同步

支持英特尔媒体缓冲区优化（MBO）

支持高达1920×1200分辨率和24位RGB颜色格式的PSR/PSR2

支持单帧更新

● 刷新率切换模式

支持无缝显示刷新率切换（sDRRS）、动态刷新率（DRR）和与PSR共存的nvDPS

支持微软48Hz视频播放模式

支持AMD免费同步和VESA自适应同步

支持Nvidia G-Sync（直接驱动型G-Sync）

● 内容保护

支持eDP身份验证选项：交替加扰重置（ASSR）

● 面板接口

支持高达1920×1200的所有尺寸的面板，18/24位RGB本机颜色格式

支持高达2D 4端口（TQFN）/2D 6端口（WFBGA）或1D 6端口的点对点COG接口

COG接口引脚交换和内部数据交换提供了灵活的TCON PCB设计

支持COG接口上额外的接收器生成的SSC时钟调制：中心扩频从0.25%到2.0%

● TCON接口

支持双栅极和三栅极像素结构

集成TCON和可编程TCON控制信号生成

完全可编程的行驱动器和列驱动器控制I/O

● 视频处理

CrystalFree技术——无需外部计时参考

将LUT内容存储在EEPROM中，以支持伽玛校正、颜色引擎和FRC

支持可编程BIST或老化模式

支持VESA显示流压缩（DSC）

● 背光控制

Parade独*有的Smart Backlight功能，可优化颜色和功率

● 控制接口

I2C主控器，用于加载寄存器初始值或功能扩展

● 硬件驱动的电源管理

● 内置ESD保护

HBM 8kV，MM 400V，CDM 2000V

● 包装选项

66针5×10mm2 TQFN RoHS无卤封装

102球9×3.5mm2 WFBGA RoHS无卤封装
