产品详情

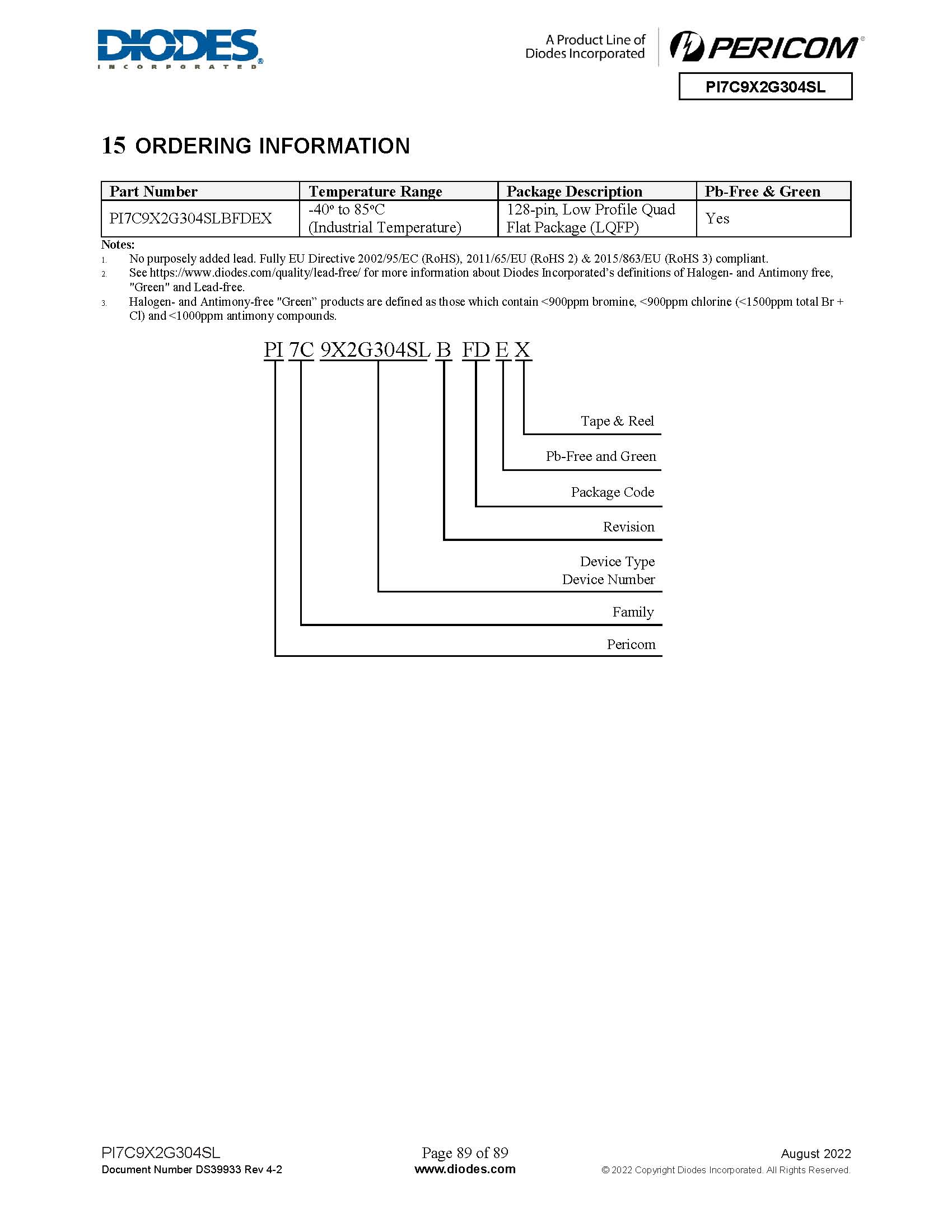

新批次 PI7C9X2G304SLBFDEX 达尔第2代交换机

特征

●4通道PCI Express带有3个PCI Express端口的第2代交换机

●支持分组交换的“直通”（默认）和“存储转发”模式

●任意两个下游端口之间的对等交换

●通过交换机路由的数据包的典型延迟为150ns，无阻塞

●下游端口的集成参考时钟

●捆绑式引脚，可配置可选EEPROM或SMBus

●SMBus接口支持

●符合系统管理（SM）总线1.0版

●符合PCI Express基础规范2.1版

●符合PCI Express CEM规范2.0版

●符合PCI到PCI桥架构规范1.2版

●符合高级配置电源接口（ACPI）规范

●可靠性、可用性和可服务性

-支持数据传输和端到端CRC

-高级错误报告和日志记录

-IEEE 1149.1 JTAG接口支持

●先进的节能技术

-将空的下游端口设置为空闲状态，以最大限度地降低功耗

●链路电源管理

-支持L0、L0s、L1、L2、L2/L3Ready和L3链路电源状态

-L0s和L1状态的主动状态电源管理

●设备状态电源管理

-支持D0、D3Hot和D3Cold设备电源状态

-D3Cold电源状态下的3.3V辅助电源支持

●港口仲裁：循环（RR）、加权RR和基于时间的加权RR

●扩展的虚拟通道功能

-支持两个虚拟通道（VC）和八个流量等级（TC）

-禁用的VC缓冲区被分配给启用的VC进行资源共享

-每个端口的独立TC/VC映射

-提供VC仲裁选择：严格优先级、循环（RR）和可编程加权RR

●支持等时流量

-仅映射到VC1的等时流量类别

-严格的基于时间的信用监管

●支持最大512字节的有效载荷大小

●每个单独端口的可编程驱动器电流和去加重电平

●支持对等流量的访问控制服务（ACS）

●支持SR-IOV应用的地址转换（AT）数据包

●支持OBFF和LTR

●低功耗：L0正常模式下典型为650 mW

●工业温度范围-40°C至85°C

●完全无铅，完全符合RoHS标准

●无卤素和锑。“绿色”设备

●符合汽车标准的零件可在单独的数据表中获得（DIODES？PI7C9X2G304SLQ）

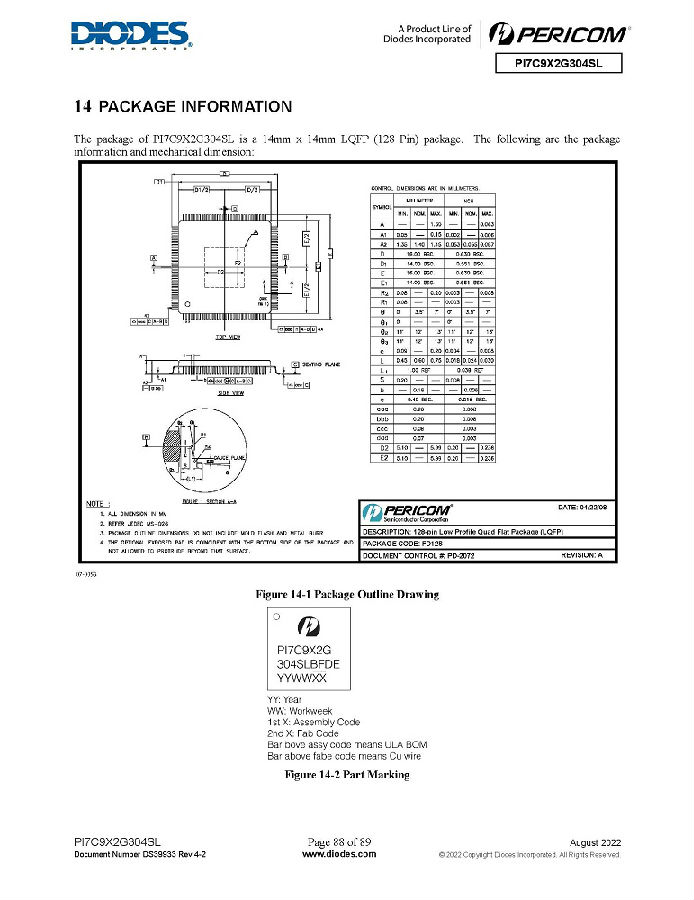

●128针LQFP 14mm x 14mm封装
