VL812-简介

VL812-Q7是威锋Hub3.0芯片，目前已经被VL813全面取代，因为VL813省略SPI-FLASH DC-DC,VL813成本更低性能更好，两者Pin to pin VL813成本更低性能更好。

VL812-经典作品

• 单科芯片就能同时带来更高系统集成度更低的物料成本。速度比GL3520快，更稳定

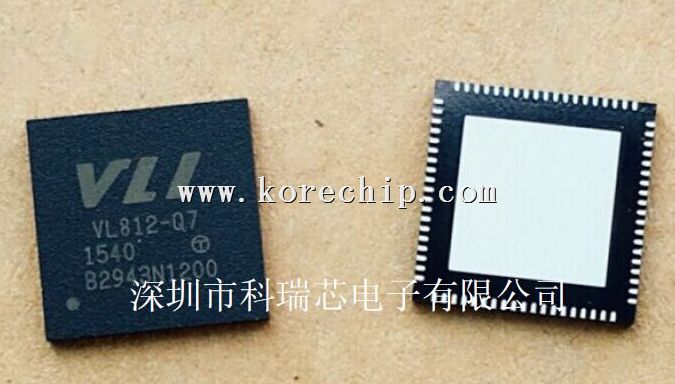

• VL812是QFN-76L绿色封装，尺寸是9×9×0.85毫米

• 威锋VL812是一个第三代的完全集成的单芯片解决方案，强调低功耗设计和业界款集成5V的DC-DC开关稳压器。

• 威盛VL812性能高效率高速度快，稳定，整个BOM价格比GL3520便宜。

• 功耗比GL3520的低。威锋VL812-Q7芯片USB3.0的速度，传输速度最快达到5G，是USB2.0的十倍速度。

• 不仅仅是快，威锋VL812有电池充电控制器逻辑，使专用充电端口（DCP）和充电下行端口（CDP）功能中所描述的在睡眠模式功能的USB电池充电1.2规范，以及一个充电支持特殊的供应商模式。

• 采用先进的CMOS工艺，其内部集成的USB PHY使一个上行端口和4个下行端口支持超高速传输威盛VL812支持四个USB设备连接到一个单一的主机上的电脑或另一台集线器的下行端口。

• 威锋VL812向后兼容以前的USB规格，并提供支持和低速（1.5Mbps的）全速（12Mbps的）高速数据传输（480Mbps）流量。

VL812-Q7主要特点

• 符合USB3.0规范修订版1.0，USB规范修订版2.0完全集成的单芯片实现

• “充电下行端口，CDP，快速充电功能

• 业界集成5V的DC-DC开关稳压器一上来流支持超高速，高速和全速交通

• 四下游端口支持超高速，高速，全速和低速交通

• 支持完整的单边带信号功能INC。帮派模式和LED状态灯

• 在内部USB PHY采用了先进的低功耗CMOS工艺

• 支持USB 3.0低功率状态

• VL812 支持Windows7，Win8，WIN10，XP，2003，2000，ME和Mac OS10X和各种Linux内核
