| 型号： | IP6805U |
| 厂 商： | 中国 |
| 品牌/商标: | 英集芯 |
| 产品类别： | 英集芯/injoinic- 无线充电IC |
| 联系人: | 颜先生/William |
| 电话： | 0755-82170220,21001680 |
兼容WPC v1.2.4协议的5W无线充电发射控制器
概述
IP6805U是一款无线充 电发射端控制SoC芯片，兼容WPC Qi v1.2.4 zui新标准，支持A11或A11a线圈，支持5W充电。IP6805U 通过analogping检测到无线接收器，并建立与接收端之间的通信，则开始功率传输。IP6805U 解码从接收器发送的通信数据包，然后用PD算法来改变振荡频率从而调整线圈上的输出功率。- -旦接收器上的电池充满电时，IP6805U 终止电力传输。

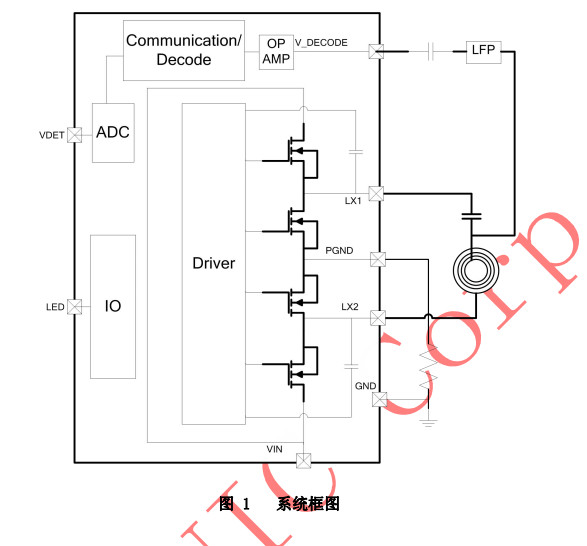

IP6805U片内集成全桥驱动电路和全桥功率MOS，电压&电流两路ASK通讯解调模块;方案集成度高，可显著降低方案尺寸和BOM成本。
特性
兼容WPC v1.2.4 标准.
支持5W应用
输入耐压高达16V .
集成NMOS全桥驱动和全桥功率MOS
集成内部电压/电流解调
支持FOD异物检测功能
高灵敏静态异 物检测
支持动态 FOD检测
低静态功耗和高效率
静态电流 10mA
实测系统充电效率高达 79%
兼容NPO电容和CBB电容
针对供电能力不足的USB电源有动态功率调整
功能(DPM)
支持低至 5V 500mA的充电器
输入过压，过流保护功能
zui多可支持2路LED指示
封装ESOP8
应用产品
背夹、无线充电底座
车载无线充电设备
