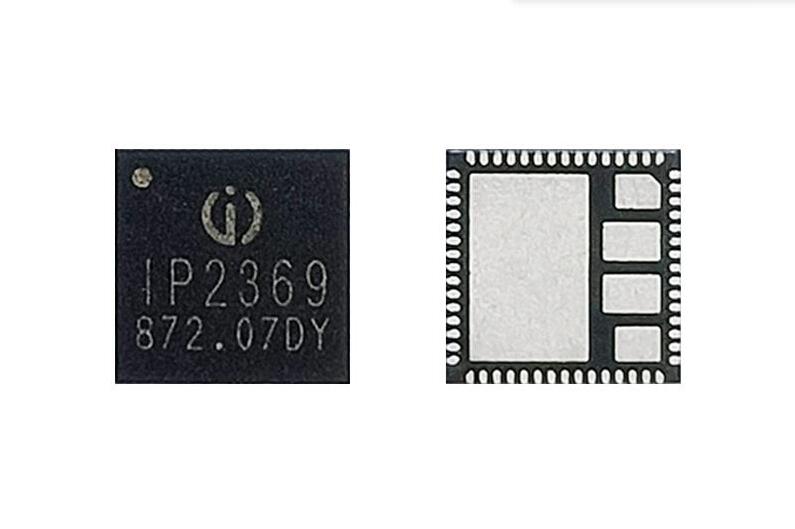

英集芯 IP2369 锂电池管理芯片 原厂原装

概述

IP2369是一款集成AFC/FCP/PD2.0/PD3.0/PD3.1等输入输出快充协议和同步升降压转换器的锂电池充放电管理芯片。

IP2369的高集成度与丰富功能，内部集成BUCK-BOOST升降压功率NMOS，只需一个电感实现同步降升压功能,在应用时仅需极少的外围器件，有效减小整体方案的尺寸，降低BOM成本。

特性

● 充放电规格

内置BUCK-BOOST升降压功率NMOS

充放电功率最大45W

自适应充电电流调节

外接电阻可设置电池类型,充满电压为3.65V/4. 1V/4.2V/4.3V/4.35V/4.4V

外接电阻设置电池串联节数: 2/3/4/5/6节

外接电阻可设置最大充放电功率，最大支持45W充放电

● 同时支持2个USB口

1个USB-A口输出

1个USB-C口输入输出

● 快充规格

集成FCP输入输出快充协议

集成AFC输入输出快充协议

集成DRP Try.SRC协议，PD3.1输入输出快充协议

集成QC2.0/QC3.0/QC3.0+输出快充协议

● 其他功能

4/2/1颗LED电量指示灯

支持I2C功能

待机功耗100μA

EN唤醒功能

● 多重保护、高可靠性

输入过压、欠压保护

输出过流、短路保

电池过充、过放、过流保护

IC过温保护

充放电电池温度NTC保护

ESD 4KV，输入(含CC1/CC2弓|脚)耐压30V

● 封装QFNWB-7*7-60L 0. 4pitch

应用

● 2~6串锂电池/磷酸铁锂电池充放电牙音箱，电动工具，打气泵/应急电源等
