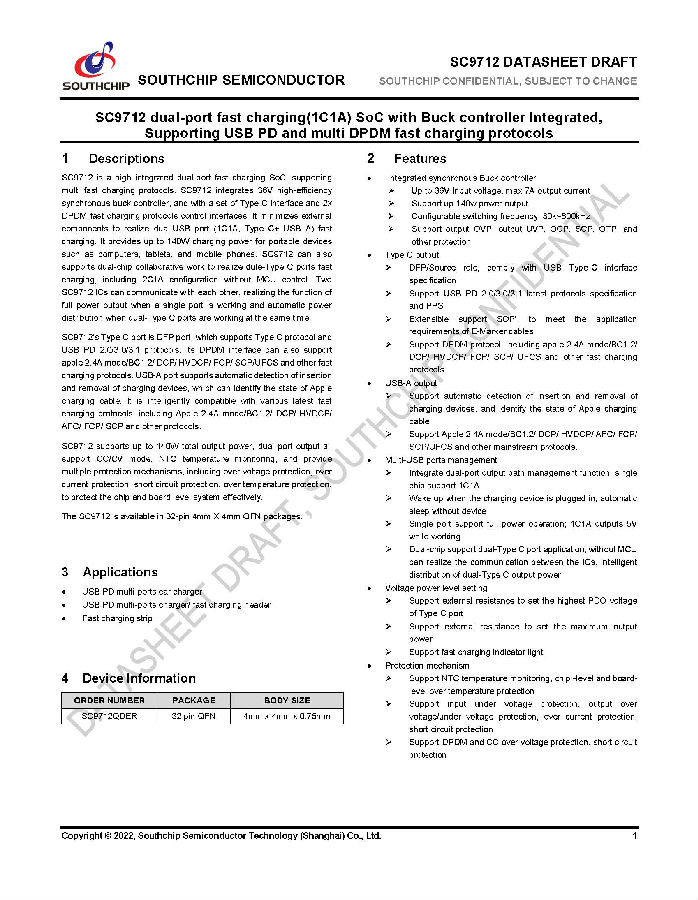

SC9712AQDER 南芯双端口快速充电芯片
描述
SC9712是一款高度集成的双端口快充SoC,支持多种快充协议。SC9712集成了36V高效同步降压控制器,并具有一套C型接口和2个DPDM快速充电协议控制接口。zui大限度地减少外部组件,实现双USB端口(1C1A,C%2BUSB A型)快速充电。它为电脑、平板电脑和手机等便携式设备提供高达140W的充电功率。SC9712还可以支持双芯片协同工作,实现模块C型端口快速充电,包括2C1A配置,无需MCU控制。两个SC9712 IC可以相互通信,实现单端口工作时全功率输出和双C型端口同时工作时自动配电的功能。
SC9712的C型端口为DFP端口,支持C型协议和USB PD 2.0/3.0/3.1协议。其DPDM接口还可以支持apple 2.4A模式/BC12/DCP/HVDCP/FCP/SCP/UFCS等快速充电协议。USB-A端口支持自动检测充电设备的插入和移除,可以识别苹果充电电缆的状态。它智能兼容各种zui新的快速充电协议,包括Apple 2.4A模式/BC12/DCP/HVDCP/AFC/FCP/SCP等协议。
SC9712支持高达140W的总输出功率,双端口输出均支持CC/CV模式,NTC温度监测,并提供过电压保护、过电流保护、短路保护、过温保护等多种保护机制,有效保护芯片和板级系统。
SC9712有32引脚4mm X 4mm QFN封装。
特征
● 集成同步降压控制器
● C型输出
● USB-A输出
● 多USB端口管理
● 电压功率电平设置
● 保护机制
应用
● USB PD多端口车载充电器
● USB PD多端口充电器/快速充电头
● 快速充电条
