产品详情

IP2188-20W-SSOP10 PD电源协议芯片

特性
支持11种USB端口快充协议
支持USB TypeC PD2.0/PD3.0 DFP协议
支持多 种充电协议(QC3.0/QC2.0, FCP, SCP,
AFC, MTKPE+ 2.0/1.1以及Apple 2.4A,三星
2.0A和BC1.2)
支持自动选择TypeCPD或其他快充协议
支持USB TypeC PD2.0/PD3.0 DFP
CC1，CC2自动输出上拉状态
支持广播18W功率的SRC Capability包
支持广播5V,9V,12V电压的SRC Capability包
CC 握手成功后，VBUSG开启VBUS功率路径
支持QC3.0/QC2.0 Class A充电协议
支持 QC3.0 Class A: 3.6V~12V (0.2V/Step)
支持 QC2.0ClassA: 5V, 9V，12V
支持MTK PE+ 2.0/1.1快充协议
PE+ 2.0: 5V~12V (0.5V/Step) 配置
PE+ 1.1: 5V，7V, 9V，12V 配置
支持华为FCP快充
支持华为SCP快充
支持三星AFC快充
支持Apple2.4A: DP= 2.7V,
DM = 2.7V
支持三星2.0A: DP=1.2V,
DM =1.2V
支持BC1.2: DP 与DM短接
自动检测DP, DM.上电压对应的快充请求，通
过调节FB精确控制输出电压
DP,DM,CC1,CC2过压保护
DP, DM对地弱短路保护
支持线补: 125mV/2A
工作电压范围: 3 .0V^12V
封装SSOP10

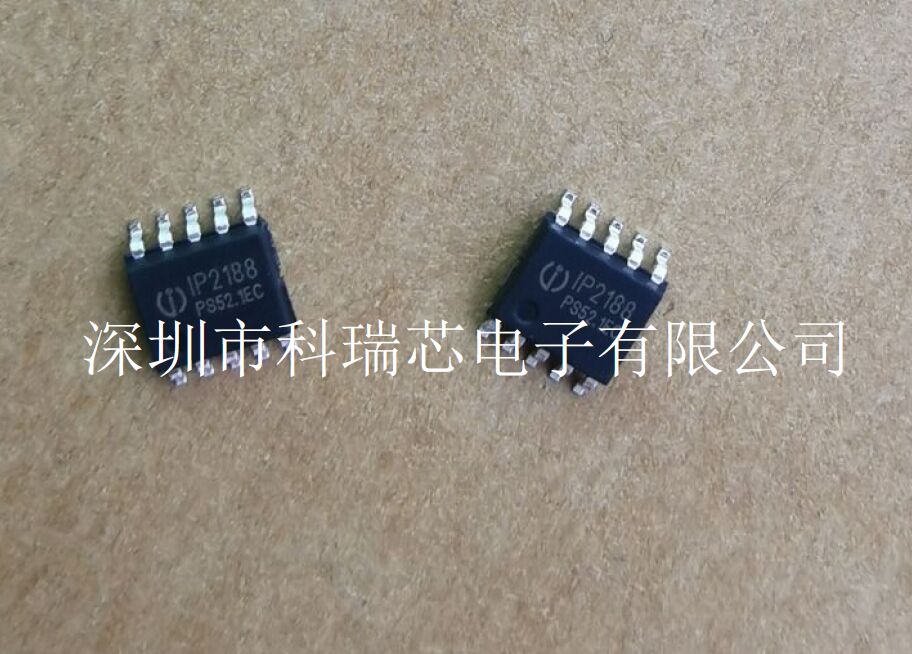

产品实拍图：
