英集芯 IP5388 多功能电源管理SOC QFN64封装

简介

IP5388是一款集成QC2.0/QC3.0/QC3.5/MTK PE+1.1&2.0输出快充协议，AFC/FCP/SCP/VOOC/SFCP输入输出快充协议、USBC PD2.0/PD3.0输入输出协议、USB C PD3.0 PPS输出协议。兼容BC1.2/苹果手机。同步双向升降压转换器、锂电池充电管理、电池电量指示等多功能的电源管理SOC，为快充移动电源提供完整的电源解决方案。可同时支持USBAx2.USBB.USBC四个USB口，单独使用任何一个USB口都可以支持快充，同时使用两个及以上输出口时，只支持5V。

IP5388的高集成度与丰富功能，只需一个电感实现双向降升压功能，在应用时仅需极少的外围器件，有效减小整体方案的尺寸。降低BOM成本。

IP5388支持2/3/4节串联电芯，同步开关升压系统可提供45W输出能力。空载时，自动进入休眠状态。

IP5388的同步开关充电系统，提供高达5.0A充电电流。内置IC温度、电池温度和输入电压控制环路，智能调节充电电流；

IP5388内置14bit ADC，***测量电池电压和电流；

IP5388内置电量计算法，可准确获取电池电量信息。可定制电池电量曲线，以精准显示电池电量。

IP5388支持4颗LED电量显示，支持88、188等各种数码管电量显示；支持照明功能；支持按键。

特征

● 同时支持多个USB口

2个USB A口输出

1个USB C口输入/输出

1个USB B口或Lightning口输入或C口输入/输出

● 快充规格

任意一个口都支持快充

集成QC2.0/QC3.0/QC3.5输出快充协议

集成FCP输入/输出快充协议

集成AFC输入/输出快充协议

集成SFCP输入/输出快充协议

集成SCP输入/输出快充协议

集成VOOC输入/输出快充协议

集成MTK PE+1.1&2.0输出快充协议

集成DRP try.SRC 协议，PD3.0输入/输出快充

兼容BC1.2、苹果手机快充

● 集成USB Power Delivery（PD2.0/PD3.0）协议

支持PD2.0双向输入/输出协议

支持PD3.0双向输入/输出，PPS输出协议

支持5V，9V，12V，15V，20V电压档位输入

支持5V，9V，12V，15V，20V电压档位输出

支持PPS 20mV/step输出电压档位

集成硬件的双向标记编解码（BMC）协议

集成物理层协议（PHY）

集成硬件CRC

支持Hard Reset

● 集成功率控制

集成双向BUCK-BOOST升降压功率NMOS驱动

集成charge-pump控制外置路径NMOS

● 充电规格

电池端充电电流可达5.0A

自适应充电电流调节

支持4.20V、4.3V、 4.35V、4.40V电池

支持2/3/4节串联电芯

● 放电规格

输出电流能力45W（4节串联电芯）

同步开关放电5V2A效率达97%以上

支持线补

● 电量显示

内置14bit ADC和电量计

支持4 颗LED电量显示

支持88、188等各种数码管电量显示

支持外部PIN选数码管或LED灯做电量显示

可自学习的电量计，电量显示更均匀

初始电池容量PIN选配置

● 其他功能

自动检测手机插入和拔出

快充状态指示

支持电池温度检测和PCB板温度检测

智能识别负载，轻负载自动进待机

支持多种按键模式选择

内置照明灯驱动

● 多重保护、高可靠性

输入过压、欠压保护

输出过流、过压、短路保护

电池过充、过放、过流保护

IC过温保护

充放电电池温度NTC保护

ESD 4KV，输入（含CC/DP/DM引脚）耐压35V

● BOM极简

内置开关功率MOS驱动

单电感实现充电、放电功能

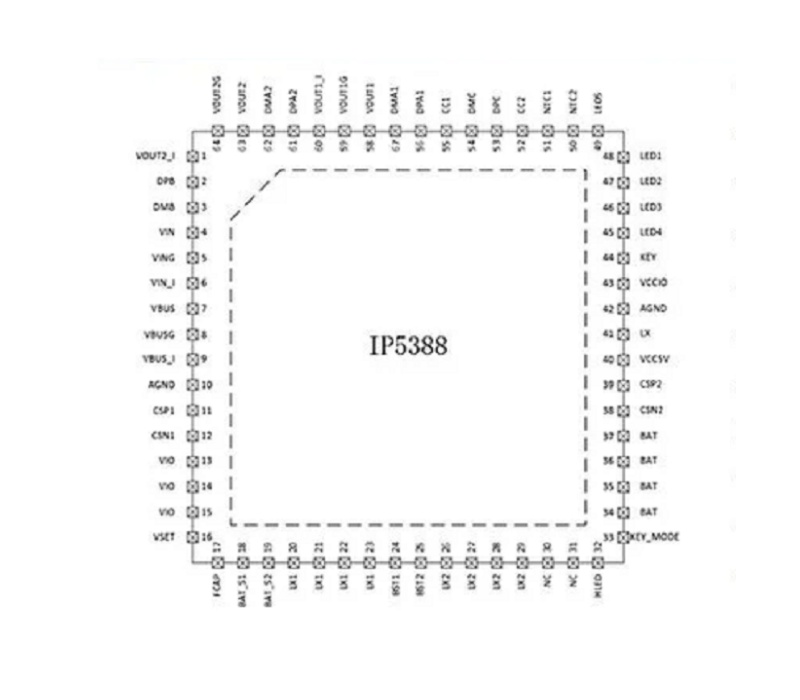

● 封装QFN64

应用产品

● 移动电源、充电宝

● 手机、平板电脑等便携设备
