IP6520T 电子元器件 INJOINIC/英集芯 封装ESOP8 车充芯片

20WP输出，集成多种快充输出协议 (DCP/QC2.0/QC3.0/FCP/HSCP/AFC/MTK PE/ PD3.0/PPS)的 SOC

简介
IP6520 是一款集成同步开关的降压转换器、支持多种输出快充协议、支持 Type-C 输出和 USBPD2.0/PD3.0(PPS)协议，为车载充电器、快充适配器、智能排插提供完整的解决方案。
IP6520 内置功率 MOS，输入电压范围是 7.1V到 32V，输出电压范围是 3V 到 12V，能提供zui大 20W的输出功率，能够根据识别到的快充协议自动调整输出电压和电流，典型输出电压和电流有：5V/3A，9V/2.22A，12V/1.67A。
IP6520 的 PD 输出具有 CV/CC 特性，当输出电流小于设定值，输出 CV 模式，输出电压恒定；当输出电流大于设定值，输出 CC 模式，输出电压降低。
IP6520 具有过流点自动调节功能，当高压 SCP,快充协议握手成功后，zui大支持 10V/2.5A 输出。当
IP6520 的 Type-C 接口连接的设备支持高压 SCP 时，优先输出高压 SCP，相比 PD 输出，充电功率更高。
IP6520 的输出电压带有线补功能，输出电流增大后会相应提高输出电压，用以补偿连接线阻抗引起的电压下降。
IP6520 具有软启动功能，可以防止启动时的冲击电流影响输入电源的稳定。
IP6520 支持 Type-C 接口输出，集成各种快充协议，可以通过 CC1/CC2 或 DP/DM 来自动识别输出端接入设备所支持的快充协议，然后自动调整输出电压和电流。IP6520 支持的快充协议有：DCP（苹果和 BC1.2）、高通 QC2.0/QC3.0、华为快充协议 FCP和高压 SCP，三星快充协议 AFC(MAX 12V)，IP6520支持 USB PD2.0/ PD3.0(PPS)输出协议。
IP6520 有多种保护功能，具有输入过压、欠压保护，输出过流、过压、欠压、短路保护等功能

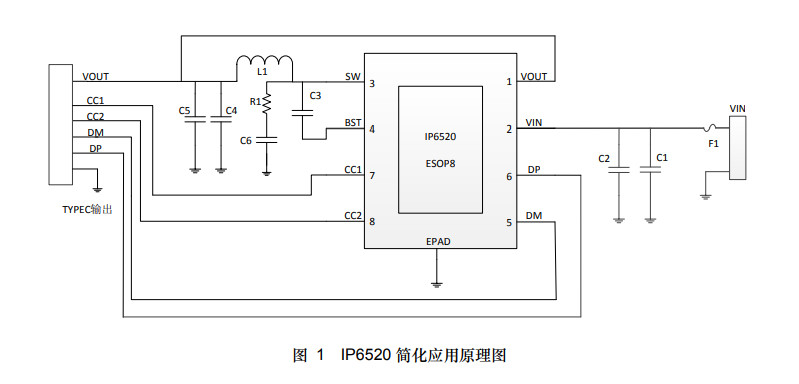

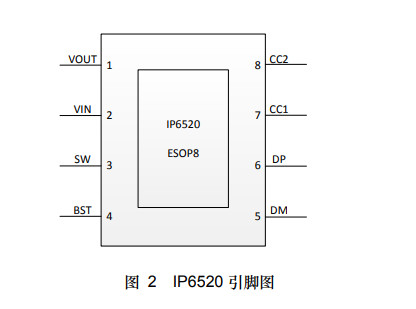

IP6520 采用 ESOP8 封装。

特性
同步开关降压转换器
内置功率 MOS
输入工作电压范围：7.1V 到 32V
输出电压范围：3V 到 12V，根据快充协议自动调整
PD 输出功率：zui大 20W（5V/3A,9V/2.22A,12V/1.67A）
输出电压有线补功能，50mV/A
VIN=24V，VOUT=5V/3A，板端转换效率为93.8%
软启动功能
支持 Type-C 输出接口和 USB PD 协议
PD3.0 USB-IF 协会ren证 TID: 3277
支持 5V、9V、12V 电压输出
支持 PD2.0/PD3.0(PPS)输出协议
PPS 支持 3~11V，20mV/step 电压输出
输出快充规格
支持 Type-C PD 口输出
支持 BC1.2 和 Apple 协议
支持 QC2.0、QC3.0 快充协议
支持华为快充协议 FCP 和高压 SCP
支持三星快充协议 AFC(MAX 12V)
支持 MTK PE+1.1 和 MTK PE+2.0
多重保护、高可靠性
输入过压、输入欠压、输出短路、输出过流保护
整机过温保护
DP/DM/CC 过压保护
CC PIN 耐压 30V
ESD 4KV，直流耐压 40V

应用
车载充电器
快充适配器
智能排插
