产品详情

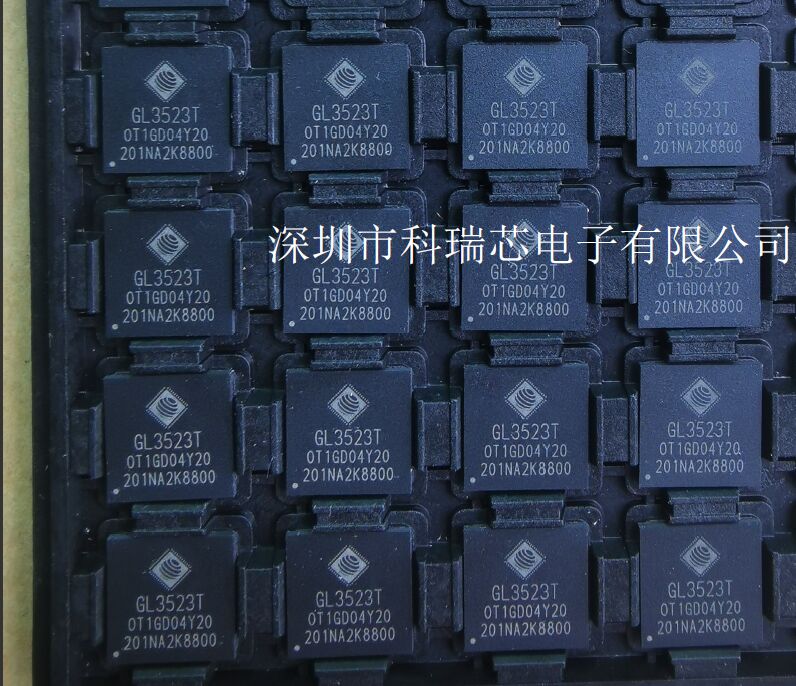

GL3523T 电子元器件 GENESYS/创惟科技 封装QFN-76 USB 3.2 Gen 1集线器控制器

产品描述：

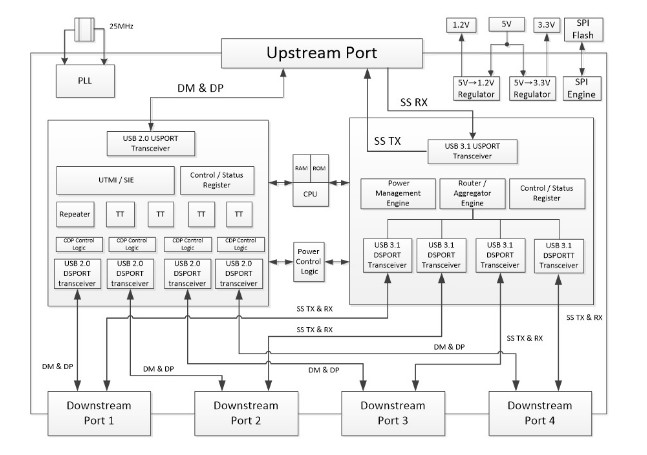

Genesys GL3523T是一个4端口，低功耗，可配置的集线器控制器。兼容USB 3.1规范。GL3523T集成了Genesys Logic公司自主研发的USB 3.1 Gen 1 Super Speed transmitter/receiver physical layer (PHY)和USB 2.0 High-Speed PHY。它支持超高速、高速和全速USB连接，并完全向后兼容所有USB 2.0和USB 1.1主机。GL3523T还实现了多个TT* (Note1)架构，为每个下行(DS)端口提供专用TT*，在多个FS设备执行重载操作时保证全速(FS)数据传递带宽。此外，GL3523T内置5V - 3.3V和5V - 1.2V稳压器，节省了客户的BOM成本，并简化了PCB设计。
GL3523T本机快速充电，符合USB-IF电池充电规范rev1.2，可快速充电苹果、三星Galaxy设备，以及任何设备投诉的BC1.2/1.1。它还允许便携式设备从GL3523T充电下游端口(CDP1)或专用充电端口(DCP2)吸取1.5A。它可以使系统在“睡眠”和“关机”模式下快速为手持设备充电。

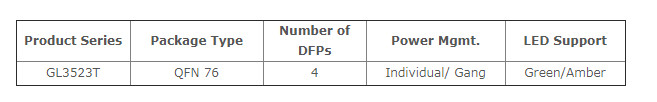

GL3523T的所有可用包如下表所示。

注:TT(事务转换程序)实现了USB规范2.0版本的11.14 ~ 11.22节中定义的控制逻辑。TT主要处理集线器的USPORT(运行在HS)和DSPORTS(运行在FS/LS)之间不平衡的流量速度。
1个CDP，下行充电接口，支持Battery charging rev .1.2兼容的USB接口，进行数据通信，可对设备进行zui多1.5A的充电。
2 DCP，专用充电接口，符合Battery charging rev .1.2标准的USB接口，zui多只能为设备充电1.5A，类似于墙壁充电器。

产品特点：

兼容USB 3.1 Gen 1规格
上行端口支持SuperSpeed (SS)、HighSpeed (HS)和FullSpeed (FS)流量
下行端口支持SS、HS、FS和LS (LowSpeed)流量
1个控制管和1个中断管
向后兼容USB规范2.0/1.1修订版
所有下游端口和上游端口均可快速充电
兼容USB电池充电修订版v1.2，支持CDP、DCP、ACA-Dock
支持将SDP (Standard Downstream Port)端口切换为CDP (charge Downstream Port)端口或DCP (Dedicated charge Port)端口。
下游设备可以在上游VBUS不存在的情况下充电，这可以应用于壁式充电器应用
上行端口能够为支持ACA-Dock或专有充电协议的便携式设备同时充电和数据通信
支持苹果1A/2.1A/2.4A和三星Galaxy设备快速充电
芯片上的8位微处理器
RISC-like架构
USB优化指令集
1周期指令执行(zui长)
性能:12 MIPS @ 12.5MHz(zui高)
具有256字节RAM, 20k字节的内部ROM和24k字节的SRAM
多事务转换程序(TT)体系结构
为每个下游端口提供专用TT控制逻辑
当多个FS设备同时操作时，性能优越
集成的USB收发器
改进输出驱动器的转速控制，以减少EMI
ESD恢复的内部电源故障检测
先进的电源管理，低功耗
支持USB 3.1 U0/U1/U2/U3电源管理状态
支持LPM L0/L1/L2接口
支持所有下行端口单模/组模过流检测
支持低/高能电源开关
zhuan利智能电源管理
可配置的设置固件SPI flash
可配置的充电端口
4/3/2下行端口可配置，USB3.1/USB2.0对应的每个端口可以禁用/启用下行端口
支持SPI-flash全系统编程固件升级和EEPROM配置
配套复合装置(下游端口不可拆卸设置)
支持定制VID / PID
灵活的设计
支持Poly-fuse /提示功能
自动切换自供电和总线供电模式
支持每个特定端口的电气调优
支持可编程呼吸LED
支持通过固件设置寄存器
支持厂商命令和SMBUS
允许下行端口ZUI多连接8个设备，4个USB3.1不可移动设备与4个USB2.0不可移动设备或暴露端口
BOM成本低
单外部25 MHz晶体/振荡器时钟输入
内置上行端口1.5KΩ上拉和下行端口15KΩ下拉电阻
内置5至3.3V和5至1.2V稳压器
不同的包类型可用于不同的应用程序
应用程序
独立USB集线器/坞站
平板电脑/笔记本/ NB
主板
监视器内置集成器，gpio可编程为I2C接口，通过USB接口轻松更新标量固件
电视内置的中心
复合设备，如集线器阅读器应用
USB充电器
其他消费类电子产品
定制应用程序
禁用/启用动态端口
环境光传感器或旋转/位置传感器的GPIO信号
