产品详情

GENESYS创惟 GL3590-OTY10 集线器控制器IC

特征

● 符合USB 3.1规范

上行端口支持超-高速%2B（10G/SS%2B）、超-高速（5G/SS）、高速（HS）和全速（FS）流量

下游端口支持SS%2B、SS、HS、FS和低速（LS）流量

1个控制管道和1个中断管道

向后兼容USB规范修订版2.0/1.1

● GL3590-S系列支持原生USB-C功能

符合USB Type-C?电缆和连接规范修订版1.0

支持TCPC接口；符合Type-C?端口控制器接口规范1.0

zui多支持4端口原生USB Type-C端口；无需外部Mux或CC控制器

支持USB-C电流模式的USB-C端口，包括USB Default，1.5A@5V, 3A@5V

● 片上8位微处理器

类RISC体系结构

USB优化指令集

1个周期指令执行（zui多）

性能：12 MIPS@12.5MHz（）

具有256字节RAM、20K字节内部ROM和64K字节SRAM

● 多事务转换器（TT）体系结构

为每个下行端口提供专用TT控制逻辑

多个FS设备同时运行时的卓-越性能

● 集成USB收发器

采用转换速率控制改善输出驱动器以减少EMI

用于ESD恢复的内部电源故障检测

● 先-进的电源管理和低功耗

支持USB 3.1 U0/U1/U2/U3电源管理状态

支持USB链路电源管理（LPM）L0/L1/L2

支持所有下游端口的单独/成组模式过电流检测

同时支持启用的低/高电源开关

获zhuan利的智能电源管理

● 固件可配置设置

可配置的下游端口，USB3.1/USB2.0的每个特定端口都可以禁用/启用下游端口

GL3590-S中可配置的上游和下游端口

可配置充电端口

支持SPI闪存进行全系统编程固件升级

支持复合设备（下游端口上的不可移动设置）

支持自定义VID/PID

● 灵活的设计

支持多保险丝/电源开关

自供电模式和总线供电模式之间的自动切换

支持每个特定端口的电气调谐

支持可编程呼吸LED

支持固件设置寄存器

支持供应商指令和SMBUS

GL3590-S支持多个上行端口

用于KM应用程序的主机桥硬件引擎在GL3590-S中实现

● 具有所有下游端口和上游端口的快速充电功能

符合USB电池充电修订版v1.2，支持CDP、DCP和ACA Dock

下行端口可以从标准下行端口（SDP）转换为充电下行端口（CDP）或专用充电端口（DCP）

下游设备可以充电，而上游VBUS不存在，这可以应用于壁式充电器应用

上行端口能够为支持ACA Dock或专有充电协议的便携式设备同时充电和数据通信

支持苹果1A/2.1A/2.4A和三星Galaxy设备快速充电

● BOM成本低

单个外部25 MHz晶体/振荡器时钟输入

内置上游端口1.5KΩ上拉和下游端口15KΩ下拉电阻器

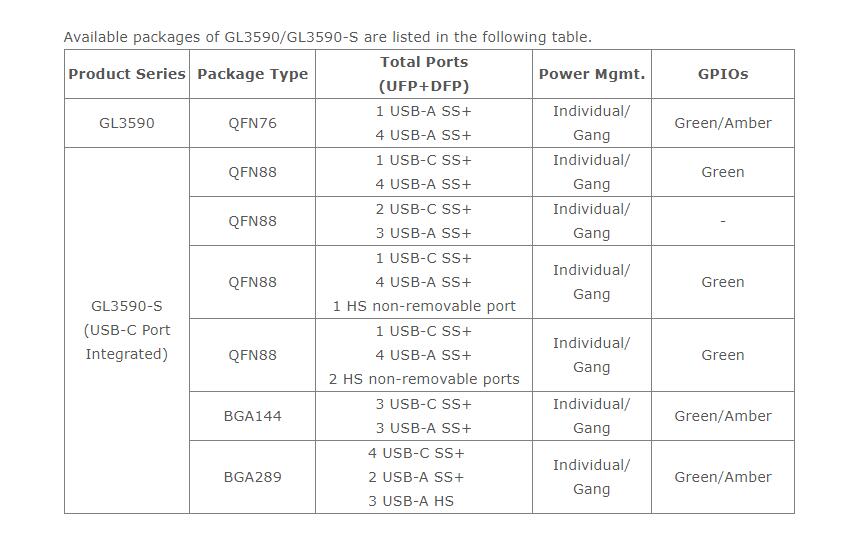

● 不同的包类型可用于各种应用
