产品详情

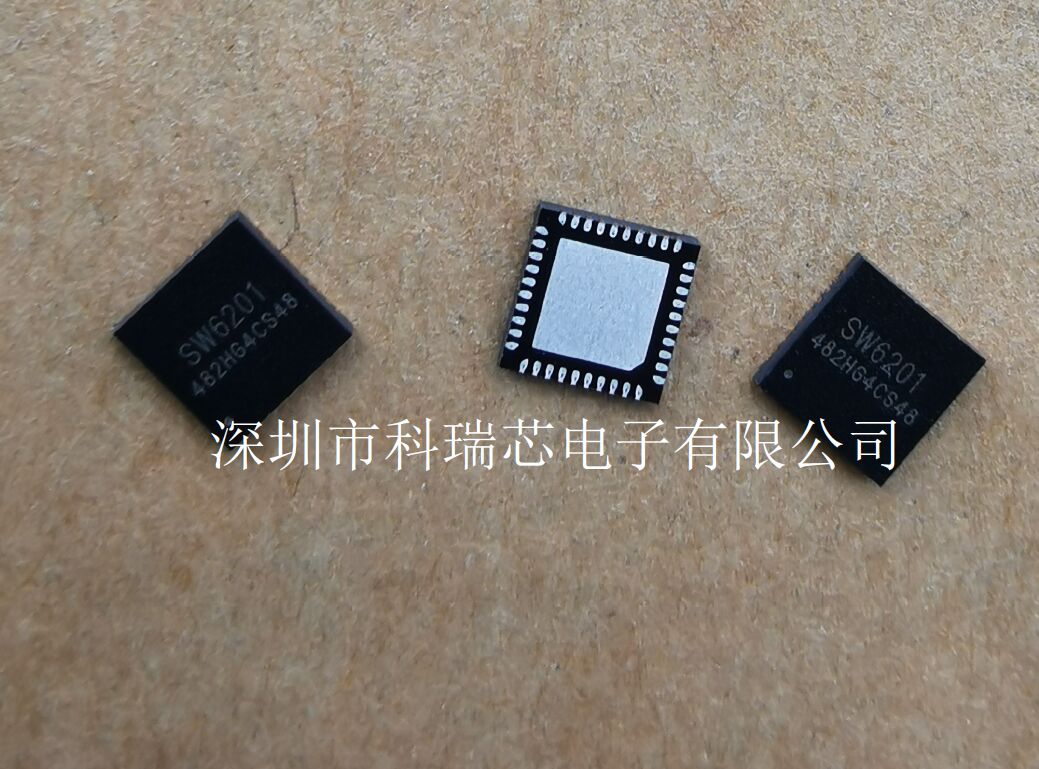

SW6201 电子元器件 ISMARTWARE/智融 封装QFN-40

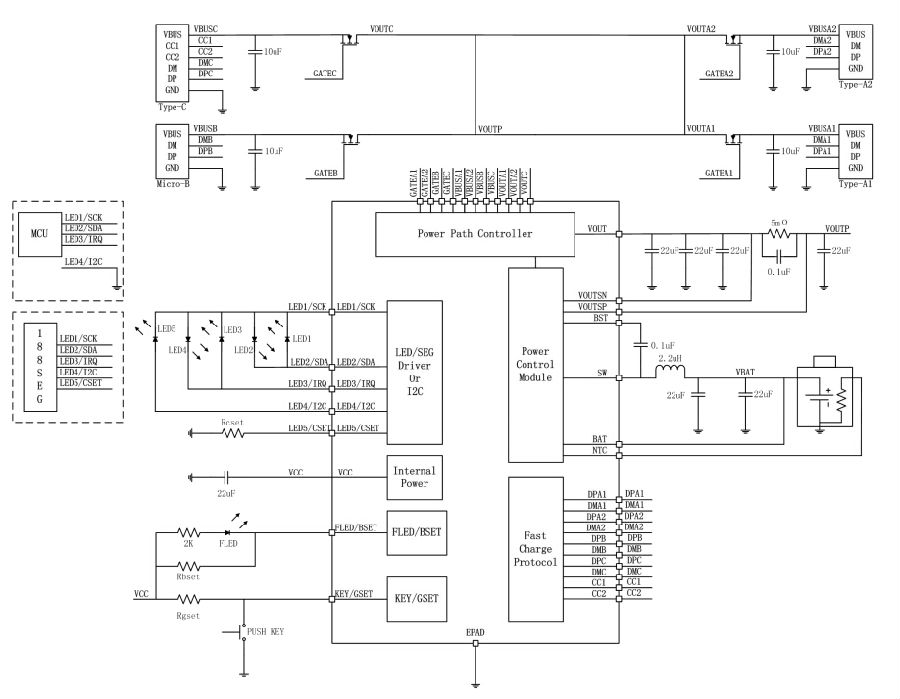

支持 PD 的多协议双向快充移动电源解决方案

SW6201 是一款高集成度的多协议双向快充移动电源专用多合一芯片， 支持 A+A+B+C 口任意 口快充。 其集成了 5A 高效率开关充电， 18W 高效同步升压输出， PPS/PD/QC/AFC/FCP/PE/SFCP 等多种快充协议， 电量计量， 数码管/LED 灯显示以及相应的控制管理逻辑。 外围只需少量的器件， 即可组成完整的高性能双向快充移动电源解决方案。

规格

开关充电
电流高达 5A， 效率高达 96%
支持 4.2/4.35/4.4/4.5V 电池类型
支持 JEITA 规范
支持温度环控制
Type-C 接口
内置 USB Type-C 接口逻辑
支持 Try.SRC 功能
同步升压
输出功率高达 18W， 效率高达 95%
自动负载检测/轻载检测
支持无线充模式
支持小电流模式
电量计量及显示
内置 12bit ADC
内置库仑计jing确电量
支持 188 数码管显示
支持 3-5 个 LED 灯显示
输出快充协议
支持 PPS/PD3.0/PD2.0
支持 QC4+/QC4/QC3.0/QC2.0
支持 AFC
支持 FCP
支持 PE2.0/PE1.1
支持 SFCP
快充指示灯
内置快充指示灯驱动
按键
支持机械按键
保护机制
输入过压保护
输出过流/短路保护
充电超时/过压保护
温度保护
输入快充协议
支持 PD3.0/PD2.0
支持 AFC
支持 FCP Ø 支持 PE1.1
I2C 接口
QFN-40(5x5mm) 封装
