产品详情

上海南芯高效率, 同步芯片 4管升降压控制器SC8701  SC8701QDER输出电

压状态监控，欠压过压保护！！

    SC8701是一个同步4管升降压控制器。拥有超宽范围输入输出电压。它可支持从2.7V到36V

的应用范围，满足客户的不同需求。同时采用业界的10V驱动器电压，充分利用外置功率管

以达到的转换效率。

产品型号：SC8701/SC8701QDER

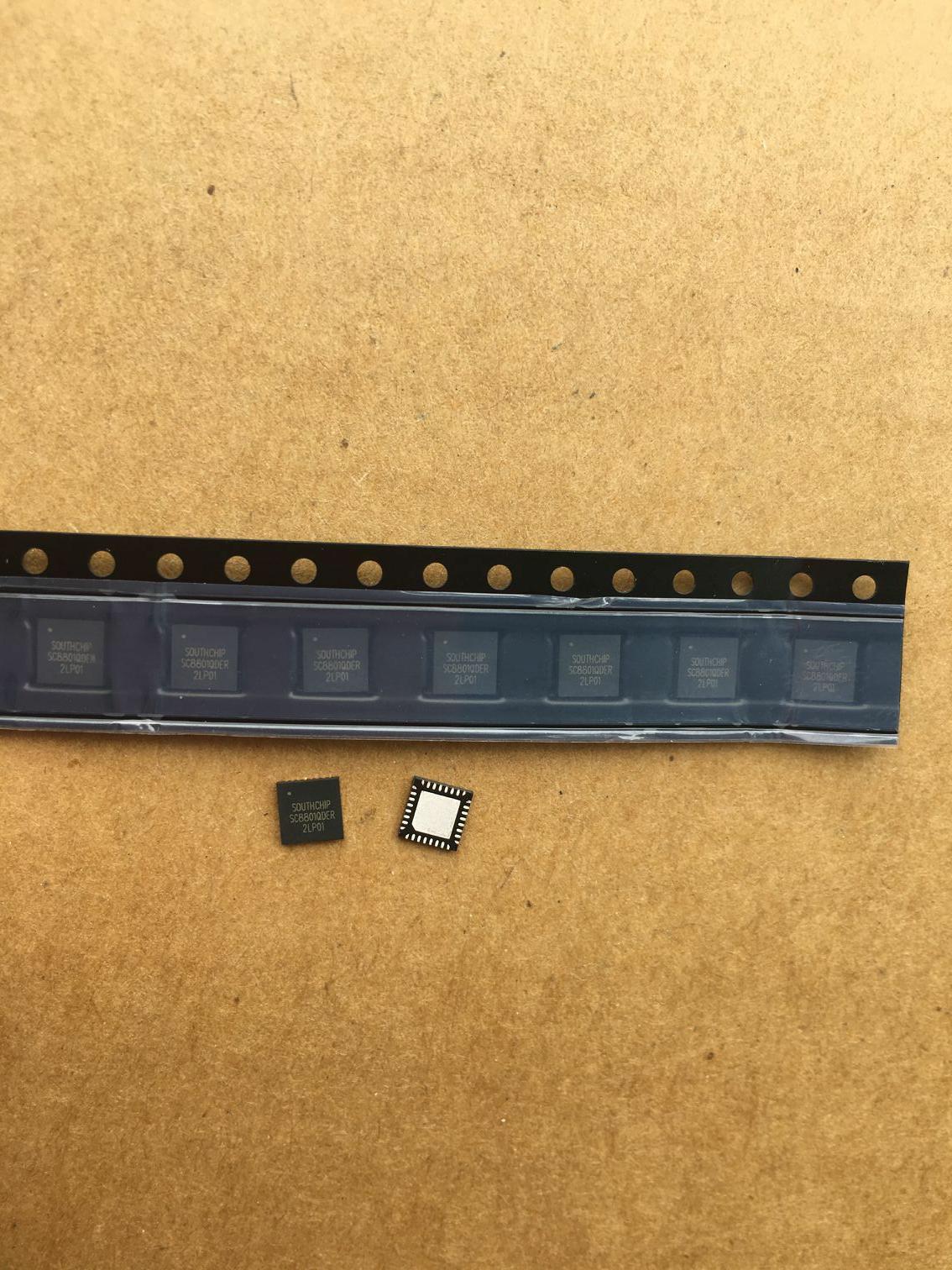

封装：QFN4*4-32L

包装：3000pcs/Reel（南芯原装，支持小批批试产）

产品应用：智能USB插座、USB PD、USB HUB、车载充电器、电子烟、工业仪器仪表

等。

 SC8701采用电流模式控制升压，降压或者升降压，并可用外部电阻调节开关频率以及输入输出

限流值，限度地在满足不同应用需求的同时简化设计。支持包括输入限流，输出限流，动

态输入功率调节，内部电流限流，输出过压保护，短路保护以及过温保护等一系列保护功

能以确保系统能适应各种异常情况。

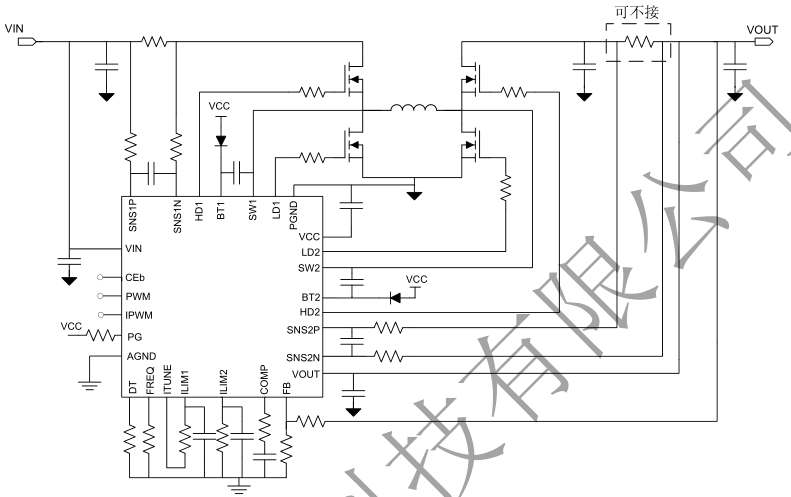

SC8701应用电路图：
