产品详情

      ETA6956是一款高度集成的3.0A开关模式电池充电管理和系统电源路径管理设备，适用于单电池锂离子和锂聚合物电池。它具有快速充电和高输入电压支持范围广泛的智能手机，平板电脑和便携式设备。它的低阻抗电源路径优化了开关模式的工作效率，减少了电池充电时间，延长了电池在放电阶段的寿命。它的输入电压和电流调节向电池提供的充电功率。该解决方案在系统和电池之间与输入反向阻断场效应管（RBFET，Q1）、高侧开关场效应管（HSFET，Q2）、低侧开关场效应管（LSFET，Q3）和电池场效应管（BATFET，Q4）高度集成。它还集成了用于高侧栅极驱动的引导二极管，以简化系统设计。带有充电和系统设置的I2C串行接口使该设备成为真正灵活的解决方案。

产品型号：ETA6956Q4Y

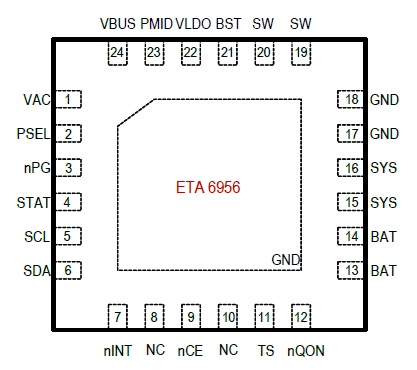

封装：QFN4x4-24

包装：5000pcs/盘

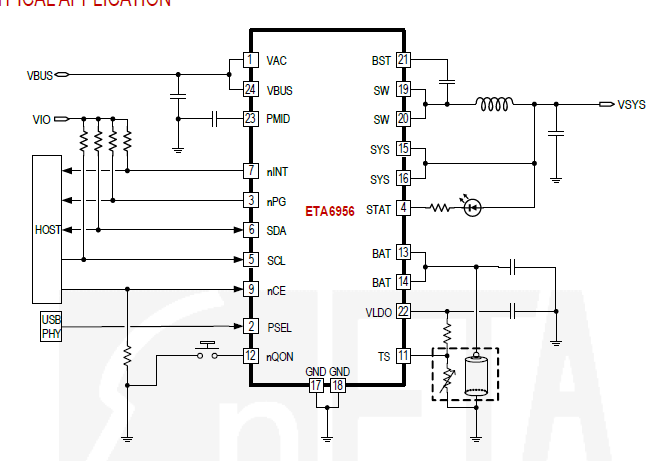

ETA6956应用原理图：

产品特性：

•  High-Efficiency, 1.5MHz, Synchronous Switching Buck Charger.

•  Supports USB On-The-Go (OTG).

•  Wide Range Single Input to Support both USB Input and High Voltage Adapters.

•  High Battery Discharge Efficiency With 27mΩ Battery Discharge MOSFET

•  Narrow VDC (NVDC) Power Path Management

•  BATFET Control to Support Ship Mode, Wake Up and Full System Reset

•  Flexible Autonomous and I2C Mode for Optimal System Performance

•  High Integration Includes All MOSFETs, Current Sensing and Loop Compensation

•  26uA Low Battery Leakage Current to Support Ship Mode

•  Safety
