SD8525HTR 电子元器件 Silan/士兰微 封装SOP-8-225-1.27

快速关断同步整流控制器

1.描述
SD8525H是--款内置MOS的高性能，快速关断的同步整流控制芯片。
在高性能隔离型电源拓扑应用中替代肖特基二极管，以提高系统效率。可配
合原边芯片工作在CCM、DCM、QR多种工作模式。
SD8525H采用内置VCC供电技术，集成高压供电和输出供电两种供
电方式。内置斜率检测功能，防止在谐振阶段的误导通。同时兼容高侧端应
用和低侧端应用。

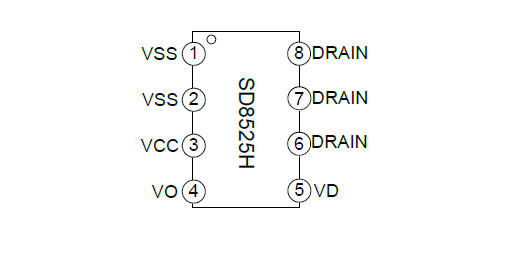

SD8525H采用SOP8贴片封装。

2.主要特点
内置100V，10mQ高性能MOS
兼容高侧端和低侧端同步整流应用
兼容DCM，CCM，QR多种应用模式
斜率检测功能，防止在谐振阶段的误导通
内置高压端VCC供电和输出端VCC供电技术
250μA低待机电流
SOP8封装

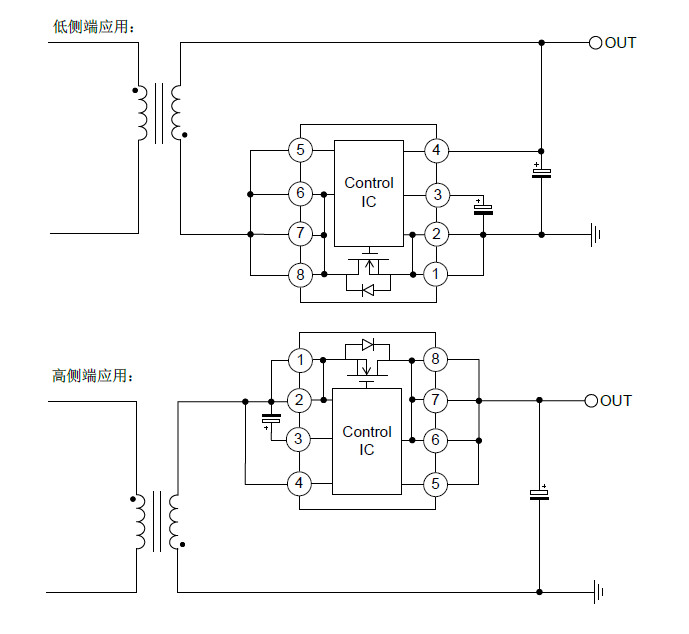

应用电路图：
