SCT2323TVBR 3.8V-32V输入，3.3V/2A输出，1.1MHz频率，低EMI，超低功耗同步降压DCDC转换器

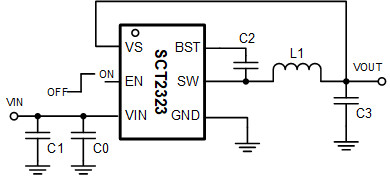

SCT2323是一款输入电压范围为3.8V至32V、输出电压为固定3.3V，输出电流为2A的同步降压DCDC转换器。芯片内部集成了功率MOSFET管，导通电阻分别为上管140mΩ，下管70mΩ。该芯片具有20uA超低静态电流特行，通过轻载下脉冲跨周期调制模式（PSM Mode)优化了降压变换效率，使得12V输入/5mA负载条件下的变换效率高达88%。SCT2323采用峰值电流控制模式，提供内部回路补偿减少了外围器件数量，为用户简化了设计并降低了整机成本。该芯片具有抑制EMI的驱动设计，在1.1MHz开关频率下以±6%抖频实现频谱扩展。通过优化内部驱动设计，在不改变MOSFET导通/关断时间以及牺牲降压器转换效率的前提下，SCT2323实现SW无振铃（ringing-free）降低了高频辐射EMI。该芯片具备输出电压过压保护，开关峰值电流限制和过热保护，为实际应用的安全性提供多重保障。SCT2323的封装为TSOT23-6L，方便一层PCB板布线的PIN脚设计，为用户提供了小尺寸的电源解决方案。
