| 型号： | SC5004QFER |
| 厂 商： | 中国 |
| 品牌/商标: | SOUTHCHIP（南芯） |
| 产品类别： | 南芯/SOUTHCHIP- |
| 联系人: | 颜先生/William |
| 电话： | 0755-82170220,21001680 |
SC5004QFER 电子元器件 SOUTHCHIP南芯 封装FCQFN4x4-19L
15W全桥功率级，集成电压电流解调，用于无线充电功率发射端
SC5004是一个高度集成的无线充电功率发射模拟前端，它包含实现WPC协议兼容所需的所有模拟组件。SC5004集成了全桥式功率驱动器MOSFETs、电流检测放大器、自举电路、通信解调器、线性稳压器和保护电路。SC5004可以搭配通用MCU组成高性能无线充电功率发射端，发射器可兼容WPC V1.2.4 BPP和EPP协议。为了实现无线充电系统能量传输中的异物检测功能（FOD），SC5004内置了高精度的电流采样电路，将电流信号转换为电压信号，方便系统的功率采集。此外，SC5004还支持输入欠压锁定(UVLO)、输入过压保护(OVLO)、过流保护(OCP)、过温保护(OTP)。这些保护措施为无线功率发射系统提供了更可靠的保证。SC5004采用4 x 4mm FCQFN封装。

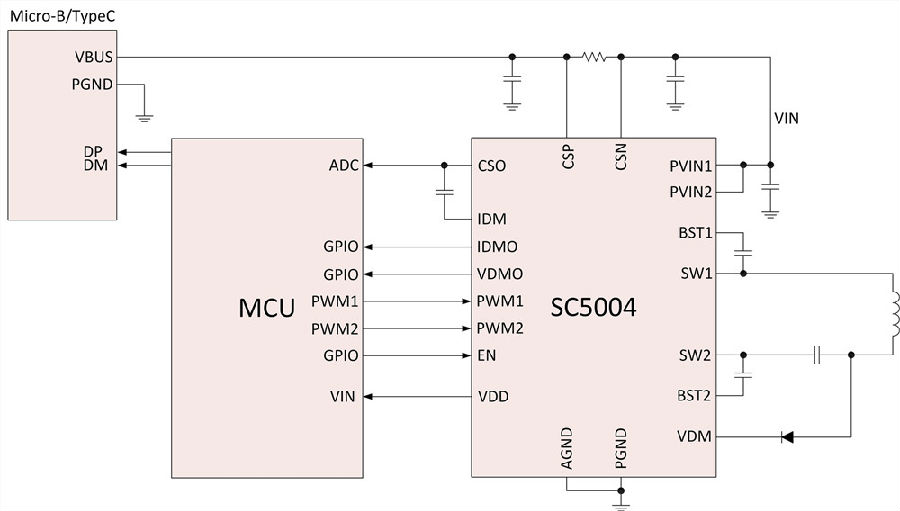

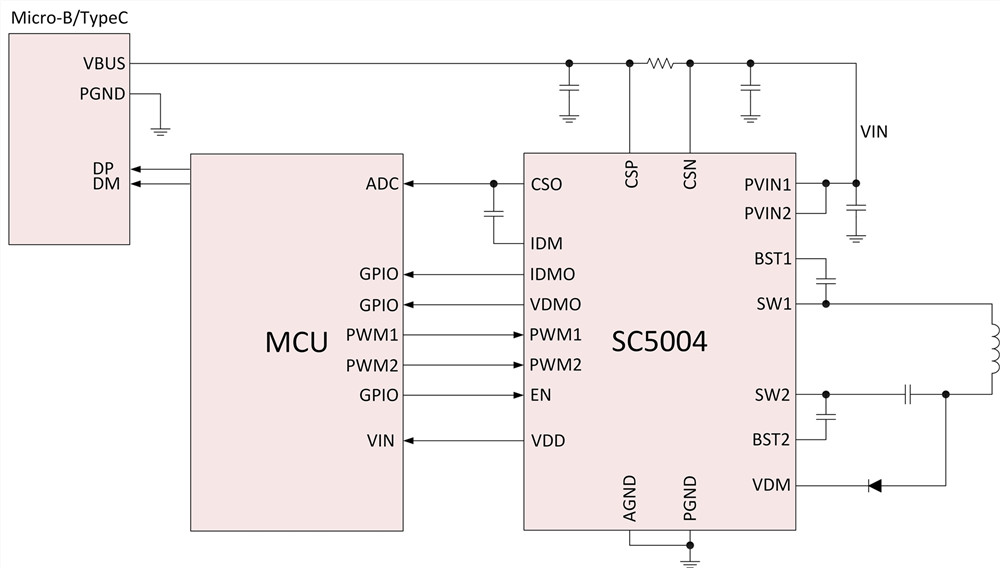

应用框图
EVM
