产品详情

SC2004QDER 电子元器件 SOUTHCHIP南芯 封装QFN4x4-32

集成了多种快充协议的USB-PD控 制器

功能
USB Type-C
  支持Type-C接收协议
  支持死电池Rd
USB 功率传输
  支持UFP/DFP USB PD 3.0
  BMC硬件收发器
  全功能PD物理层
  硬件CRC
  硬件重置
  集成PD 3.0协议引擎
DPDM快充接口
  硬件控制DPDM接口
  支持苹果充电，BC1.2, DCP, HVDCP, FC, AFC, FCP和其他专有充电协议
电源
  宽工作范围:2.7V至24.5V(可耐受30V)
  集成5V和1.8V LDO
MCU子系统
  集成CPU
  32-KB MTP和2-KB RAM
  支持I2C接口和多个I/O
  支持CC烧录功能
模拟模块、
  多达6通道10-bit ADC监控电压、电流和外部信号
  集成电流检测放大器
  集成NMOS栅驱动器
  在隔离MOS两端集成了VBUS放电路径
保护机制
  支持 OVP, OCP, SCP, UVP和OTP
  VBUS到CC / DPDM的短路保护
封装
  32-pin QFN

应用
蓝牙音箱
移动设备
无线充电
其他快充设备

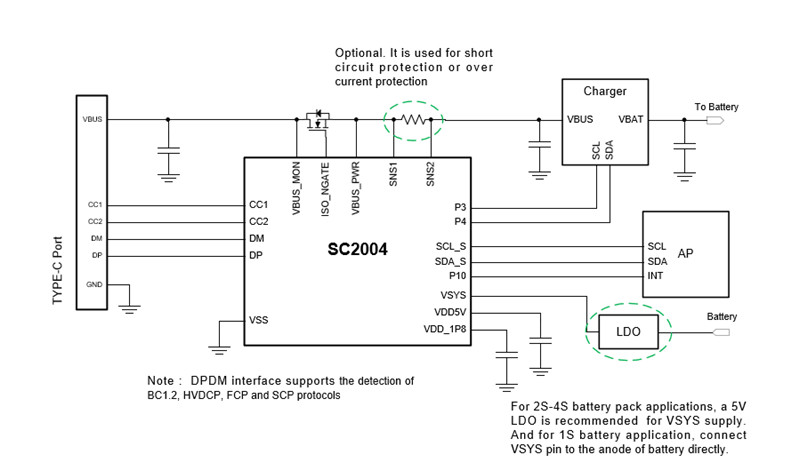

应用框图
