产品详情

SC2021AQDER 电子元器件 SOUTHCHIP南芯 封装QFN4x4-32

功能
USB Type-C
    支持Type-C接收协议
    可配置电阻Rp
USB 功率传输
    支持DFP USB PD 3.0（含PPS）
    硬件BMC发送器和接收器
    全功能物理层
    硬件检测消息并自动回复GoodCRC
    自动检测硬件复位消息（hardreset）
    集成PD 3.0协议引擎
    集成VCONN并支持电子标记的SOP’
双DPDM快充接口
    集成 2组固件控制的 DPDM 接口
    支持苹果充电，BC1.2, DCP, HVDCP, FC, AFC, FCP, SCP, VOOC, UART 和其他专有充电协议
电源
    宽电压工作范围:3.05V至22V(可耐受26V)
MCU子系统
    集成32-bit高性能MCU核
    32k-Byte OTP和2.5k-Byte RAM
    预留独立空间存放芯片ID码
    支持UART、I2C接口和多个I/O
    支持睡眠模式
模拟模块
    支持适配器OPTO接口
    支持DCDC FB调压接口
    内置双DAC用于 CC/CV 环路控.制
    10-bit ADC监控电压、电流和外部信号
    集成高边电流检测放大器
    集成NMOS栅驱动器
    集成VBUS放电路径
    集成温度传感模块
保护机制
    CC1/CC2 ZUI高可承受26V电压
    DP/DP ZUI高可承受12V电压
    芯片提供多重保护机制： OVP, UVP, SCP, VCONN OVP, VCONN， OCP, VCONN SCP, OTP, DPDM OVP, CC OVP
封装
    32-pin QFN 4mm x 4mm x 0.75mm

应用
墙充适配器
旅充适配器
车载充电器

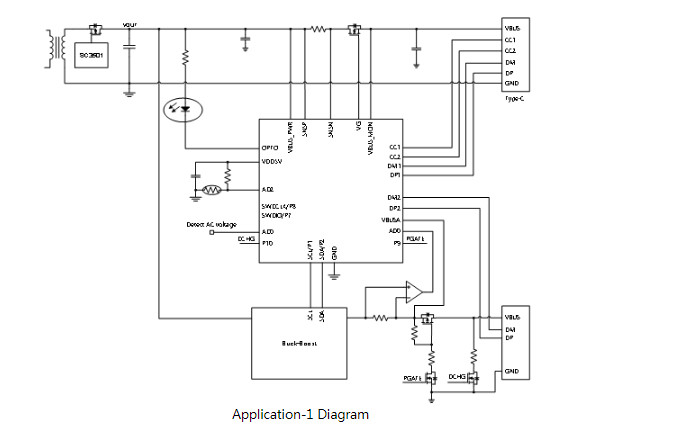

应用框图
