产品详情

SC5550SFER 电子元器件 SOUTHCHIP南芯 封装TSSOP-20

2-5节锂电池的高精度保护器

功能
支持2-5节电池的锂电池保护器
IC工作温度范围:-45℃~+85℃
支持过压保护(OVP)
   3.0 V至4.575V，±25mVjing度(+25℃)
支持电压保护(UVP)
   1.2V至3V，±50mVjing度(+25℃)
支持电池断线检测保护
支持过压二级保护和显示
通过外部电阻调整OVP和UVP延迟时间
支持3级放电过电流保护:
   放电过流一ji保护点: 10mV-85mV
   放电过流二级保护点: 20mV-170mV
   短路保护点: 40mV-340mV
支持充电过电流保护(COC):
   COC: 5mV-80mV
支持电池温度保护
   COT:45℃/50℃
   CUT: -5℃/0℃
   DOT: 65℃/70℃
   DUT: -15℃/10℃
支持NTC断开检测
支持0V电池充电功能
支持充电和放电路径异口应用
支持级联应用
支持热关断
低功耗:
   正常模式(典型值为20uA)
   睡眠模式(典型值为6uA)

应用
电动工具
电动自行车
UPS备用电池

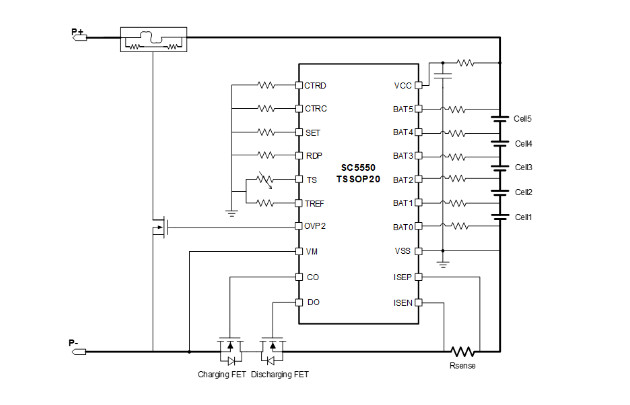

应用框图
