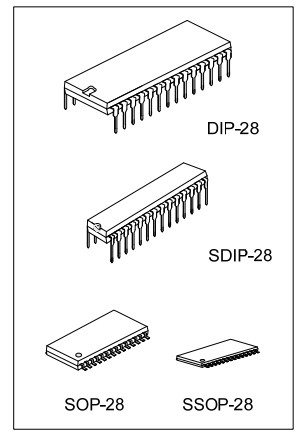

MC34118G(W0)-1 电子元器件 UTC友顺 封装SOP28T/R 语音切换扬声器电话电路

描述
作为语音切换扬声器电话集成电路，UTCMC34118包括必要的放大器，衰减器，电平检测器和控制算法。
为了形成UTC MC34118的内部电路，有一个内部电路麦克风放大器可调增益和静音控制，内部发射和接收衰减器(工作在一个互补方式)，两个衰减器输入和输出端的电平检测器，以及发射和接收的背景噪声监测频道。
拨号音可以假装被减弱通过拨号音检测器接收背景噪声监测电路。也有两种线驱动放大器，可用于形成一个混合网络与外部耦合变压器相结合。一个高通滤波器可用于其他滤波功能，特别是滤除接收信道中的60Hz噪音。

通常需要5mA的UTC MC34118可能是操作时可由电源供电，也可由电源供电电话线路。

特性
衰减器增益范围:52dB(发射和接收之间)
适用于线供电:3~6.5V低电压工作
提高灵敏度:4点信号传感
对于发送和接收路径:背景噪声监视器
外部电阻设置麦克风放大器增益
包含静音功能
芯片禁用:主备操作
拨号音存在期间:拨号音检测器抑制接收空闲
模式
